Алексеев С.И.

Механика грунтов. Часть 9




Давление сыпучего грунта на вертикальную подпорную стенку при отсутствии трения по задней гране, с учетом влияния сплошной равномерно распределенной нагрузки

Решение данной инженерной задачи производиться по той же методике, что и в предыдущем случае. При этом сплошную равномерно распредёленную нагрузку (складирование материалов, установка строительной техники и т.д.) представим как некоторый слой грунта давлением Р = γ0h, или получим h=P/γ0, где h следует рассматривать как некоторый фиктивный слой.

Тогда эпюра напряжений от бокового давления грунта будет строиться из верхней точки В1 (см. схему).

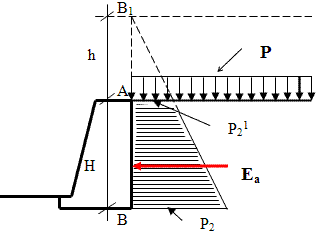

Расчётная схема для определения максимальной величины бокового давления сыпучего грунта с учётом дополнительной равномерно распределённой нагрузки.

Расчётная схема для определения максимальной величины бокового давления сыпучего грунта на вертикальную подпорную стенку с учётом дополнительной равномерно распределённой нагрузки.

В результате получим:

Величина активного давления грунта на подпорную стенку Еа равна площади эпюры Р2 (приложена в ц.т. трапеции) и составит:

Подставляем значения Р2'и Р2 в данное выражение и получим:

Активное давление сыпучего грунта на вертикальную подпорную стенку, с учётом дополнительной равномерно распределённой нагрузки на поверхности.

h=P/γ0; где γ0 - удельный вес грунта
