Алексеев С.И.

Механика грунтов. Часть 2




Характеристика физического состояния грунтов №3 - критерий физического состояния глинистых грунтов (Jp; JL)

(обозначения приняты по СНиП 2.02.01 – 83*)

число пластичности - Jp; Jp = WL - Wp. (10)
показатель текучести – JL; JL = (W - Wp )/(WL - Wp). (11)

В формулах (10) и (11) приняты обозначения:

WL - граница текучести соответствует такой влажности, при незначительном увеличении которой, грунт переходит в текучее состояние (определяется опытным путём).

Wp - граница раскатывания соответствует такой влажности, при незначительном уменьшении которой, грунт переходит в твёрдое состояние (определяется опытным путём).

Определение характерных влажностей WL и Wp для глинистых грунтов является кропотливым лабораторным процессом и требует определенных навыков и даже профессиональной подготовки (см. приведенную ниже фотографию).

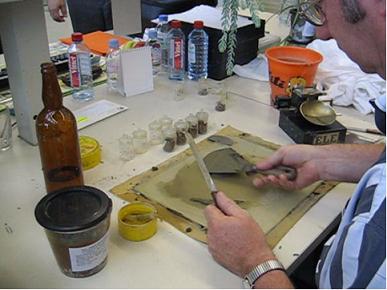

Выполнение лабораторных исследований по определению консистенции и числа пластичности для глинистых грунтов

Выполнение лабораторных исследований для глинистых грунтов.

На приведенном ниже рисунке дана условная градация состояния глинистых грунтов (супеси, суглинка, глины) в зависимости от влажности и показателя текучести.

В зависимости от величины JL - изменяется и расчетное сопротивление R глинистых (связных) грунтов нагрузкам (см. табл. СНиП 2.02.01-83*)

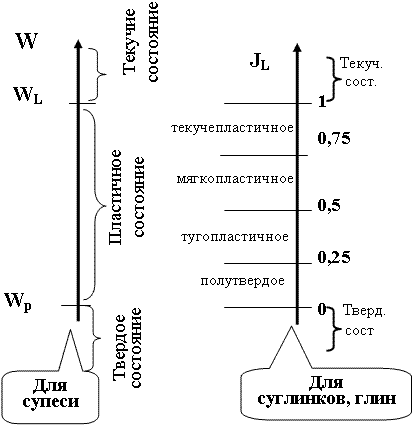

Графическое представление изменения состояния глинистых грунтов по влажности и показателю текучести.

Графическое представление изменения состояния глинистых грунтов по влажности и показателю текучести.

твердое состояние пластичное состояние текучие состояние
JL < 0 0 < JL < 1 JL ≥ 1
R ≈ 4 кг/см2 = 0,4 МПа R ≈ 0,2 МПа R ≈ 0 (строить практически невозможно)

Таким образом, по количественным значениям величин e и JL в СНиП приводятся предварительные величины расчетного сопротивления грунтов R, т.е. оценивается их прочностные свойства, необходимые для возведения сооружений.
