Алексеев С.И.

Механика грунтов. Часть 12




Использование предлагаемого расчётного метода к технологии усиления фундаментов при их реконструкции

При проведении обследований фундаментов существующих зданий с подвалом часто оба предельных состояния (I и II предельные состояния) практически совпадают, т.е. R≈Pпр. или может быть случай, когда Pпр<R, тогда определяющим будет являться расчет по I предельному состоянию (см. схему на ниже приведённом рисунке).

При проведении реконструкционных работ в сооружении может возникнуть условие при котором Pi>Pпр – т.е. может наблюдаться тенденция к выпору грунта из-под подошвы фундамента в сторону пола подвала (см. рисунок).

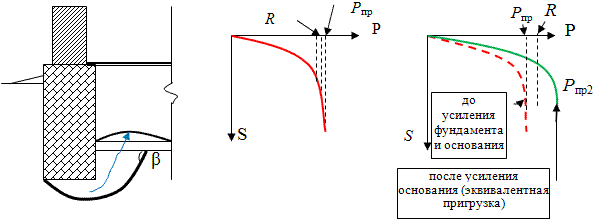

Схема возможного нарушения устойчивости фундамента для здания с подвалом и усиление основания с использованием «эквивалентной» пригрузки.

Схема возможного нарушения устойчивости фундамента для здания с подвалом и усиление основания с использованием «эквивалентной» пригрузки.

В этом случае проводимые обычные меры уширения подошвы фундамента в обе стороны от оси не устраняют причину деформаций, и устойчивость фундамента практически не увеличивают. Поэтому наиболее эффективной является устройство дополнительной пригрузки со стороны подвала на основание в виде выполнения неразрезной железобетонной полосы-балки (см. рисунок – пример конструктивного усиления основания, обеспечивающего необходимую несущую способность после углубления подвала на 0,6 м).

Для того чтобы пригрузка от создаваемой ж/б полосы-балки давала необходимый эффект, ее необходимо закрепить неподвижно металлическими стойками (кирпичными пилонами), упирающимися в ж/б перекрытие над подвалом (см. рисунок). Данные стойки, являясь опорами для железобетонной неразрезной балки, создают условия работы для этой конструкции, эквивалентные работе слоя бетона (эквивалентная пригрузка).

В результате, созданная эквивалентная пригрузка на основание со стороны подвала, приведёт к увеличению приведённой глубины заложения подошвы существующего фундамента и изменит расчётную схему подвала, увеличив его устойчивость.

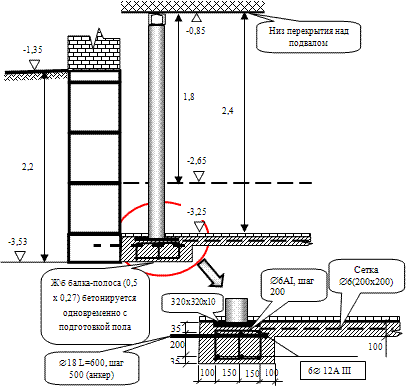

Пример конструктивного усиления основания для повышения устойчивости фундамента с использованием «эквивалентной» пригрузки со стороны реконструируемого подвала.

Пример конструктивного усиления основания для повышения устойчивости фундамента с использованием «эквивалентной» пригрузки со стороны реконструируемого подвала.

Технологически такое решение выполнить значительно проще и дешевле по сравнению с традиционным методом усилия или применением буроинъекционных свай.

Предложенный способ производства работ является конструктивным методом усиления несущей способности основания.

Более подробно данный метод усиления основания изложен в книге «Геотехническое обоснование мансардных надстроек и углублений подвалов существующих зданий» С.И. Алексеев, 2005 г. (http://www.buildcalc.ru/Books/2008030701).
