Определение осадок методом угловых точек (с использованием эквивалентного слоя)

Этот метод используется для определения осадок гибких фундаментов или для учета влияния осадки соседних фундаментов.

Расчёт осадки фундамента по методу эквивалентного слоя (Н.А. Цытовича) позволяет определять осадки основания в любой точке основания. Прежде всего это относится к угловой точке, для которой автором составлены таблицы по нахождению величин Аω_ос, позволяющие вычислять величину h_э.

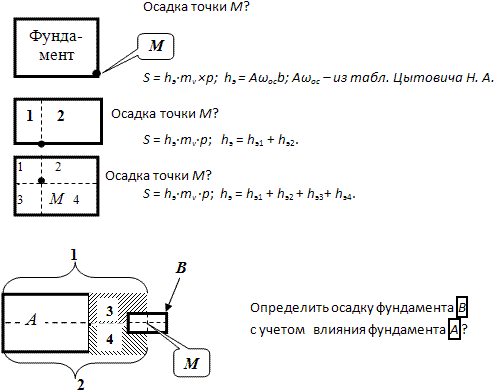

На приведённом рисунке показаны основные схемы по вычислению эквивалентного слоя и осадок основания в любых точках. Используя эту же методику можно определять осадки фундаментов (В) с учётом влияния соседних фундаментов (А). В этом случае алгебраическим суммированием толщин эквивалентных слоёв грунта найденных для различных площадей (в их углах), можно определить конечные величины осадок.

Схемы возможности определения осадок основания и взаимного влияния фундаментов с использованием метода угловых точек.

Тогда осадка фундамента (В) может быть определена выражением:

S=h_э m_vP; где h_э определиться алгебраическим суммированием эквивалентных слоёв площадей 1, 2, 3, 4. h_э=h_эв+h_э1+h_э2-h_э3-h_э4 (см. схему на рисунке).

Подобным же способом можно определить осадку фундамента (А) с учётом влияния фундамента (В).

Такие задачи возникают при проектировании фундаментов и зданий рядом с существующими зданиями. Особое значение эта задача имеет в условиях строительства при плотной городской застройке.
