Определение осадок фундаментов по методу эквивалентного слоя при слоистом напластовании грунтов

Используя понятие эквивалентной эпюры, ограничивающей сжимаемую толщу основания под подошвой фундамента, можно определить осадку данного фундамента по методу эквивалентного слоя при слоистом напластовании грунтов.

Для этого под подошвой фундамента строим эквивалентную эпюру высотой Н, которая будет пересекать несколько различных слоёв грунта с различными коэффициентами сжимаемости. Тогда осадку фундамента на многослойном основании можно будет определить по формуле (1) (см. рисунок), по методу эквивалентного слоя, но используя величину среднего взвешенного значения коэффициента сжимаемости (m_vm) тех слоёв, которые пересекает эквивалентная эпюра.

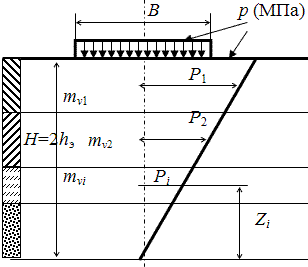

Расчётная схема для определения среднего коэффициента относительной сжимаемости многослойного основания.

S=h_эm_vmP;     (1).

H=2h_э=2Аωb.

m_vm – средне взвешенное значение коэффициента относительной сжимаемости многослойного основания.

Из геометрических построений треугольной эквивалентной эпюры можно записать:

Тогда осадку одного слоя можно выразить:

или полная осадка фундамента после подстановки составит:

.        (2)

Приравнивая в выражениях (1) и (2) правые части и вынося постоянные величины за знак суммы и сокращая, получаем:

Вычисление осадки фундамента по методу эквивалентного слоя при многослойном основании.
