Алексеев С.И.

Механика грунтов. Часть 10




Определение осадки фундаментов методом послойного суммирования

В практике строительства в зависимости от свойств оснований и конструкций фундаментов существует более 20 методов определения осадки фундаментов. Рассматриваемый метод расчёта осадки методом послойного суммирования рекомендуется в СНиП (в строительных нормах и правилах), поэтому ему внимание и рассмотрим его подробно в деталях.

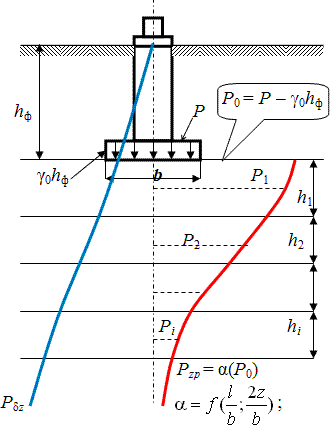

Построим расчетную схему (см. рисунок) для отдельностоящего (ленточного) фундамента.

Расчётная схема для отдельно стоящего (ленточного) фундамента для определения его осадки методом послойного суммирования.

Расчётная схема для отдельно стоящего (ленточного) фундамента для определения его осадки методом послойного суммирования.

Порядок выполнения вычислений:

  1. Строим эпюру Р – дополнительных напряжений (уплотняющих давлений).
  2. Строим эпюру природных давлений РΔz, разбив предварительно основание на слои, hi ≤ 0,4b.
  3. Определяем осадку Si отдельных слоёв грунта и, суммируя их, получаем окончательную осадку фундамента.

При этом mvi – определяется из компрессионных испытаний, а величина Pzi – как среднее дополнительное давление в i-том слое грунта (см. эпюру на рисунке).

Если известен модуль общей деформации слоя грунта (Е0i), то осадка может быть определена следующим выражением:

Осадка фундамента по методу послойного суммирования.

где коэффициент β = 0,8 (по рекомендациям СНиП).

Основные допущения при расчете по этому методу:

  1. Линейная зависимость между напряжениями и деформациями.
  2. Осадки рассматриваются, исходя из эпюры максимальных уплотняющих давлений – под центром фундамента.
  3. Не учитывается, как правило, слоистость напластований при построении Pzр.
  4. Эта задача пространственная (6 компонентов напряжений), мы учитываем лишь только вертикальные напряжения P (5 компонентов не учитываем).
  5. Не учитываем боковое расширение грунта.
  6. На некоторой глубине ограничиваем активную зону, ниже которой считаем, что грунт практически не деформируется, следующими условиями:

Условия ограничения сжимаемой толщи основания для грунтов с различным модулем общей деформации.

Последнее допущение в рассматриваемом методе позволяет определить необходимое число слоёв (n) в знаке суммирования при вычислении осадки фундамента и, таким образом, успешно решить поставленную задачу.
