Пизанская башня

Пизанская башня - знаменитый итальянский памятник архитектуры (построенная более 800 лет назад) при среднем давлении под фундаментом Р_ср = 5 кг/см² = 50 т/м² = 500 кН/м² = 0,5 МПа претерпела значительные деформации с развитием крена (см. рис.). Причина такой неравномерной деформации – недооценка свойств грунтов, найденных в свое время по одной скважине, пробуренной под ее центром.

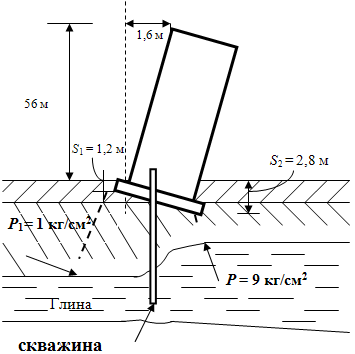

Схема грунтовых условий и деформации Пизанской башни.

Уже в период строительства было замечено отклонение башни от вертикали и строители, пытаясь исправить положение дел, начали выкладывать верхние ярусы с противоположным уклоном. В результате башня получила форму «банана», а строительство ее растянулось почти на 200 лет.

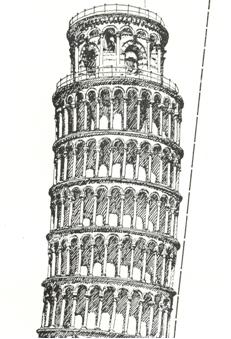

Деформация Пизанской башни в форме "банана".

К настоящему времени башня имеет отклонение от вертикали на 5,5° и соответствующие характеристики, представленные на схеме.

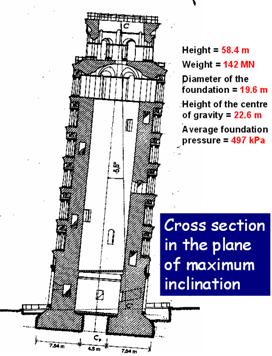

Схема отклонения башни от вертикали.

Благодаря деформированному состоянию, которое сохраняется уже на протяжении более 800 лет, Пизанская башня привлекает множество туристов и является уникальным памятником, охраняемом ЮНЕСКО.

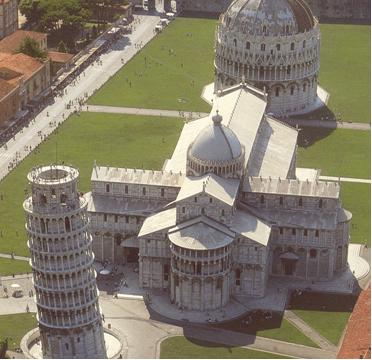

Вид Пизанской бани с высоты птичьего полета.

С целью стабилизации отклонения башни от вертикали еще в 1932 г. под основание башни было произведено нагнетание через 351 скважину Ø 50 мм около 1000 т цементного раствора. Приращение наклона за последнее десятилетие прошлого века составляло ≈ 1 мм в год.

Только в 2002 г. отклонение башни было стабилизировано за счет выемки грунта из основания и проведение дополнительных мероприятий по усилению основания.
