Алексеев С.И.

Основания и фундаменты. Часть 4




Способы погружения свай в грунт

Различают несколько способов погружения свай в грунтовое основание:

  1. Забивкой.
  2. Подмывом.
  3. Вибрированием (водонасыщенные песчаные грунты).
  4. Вдавливанием (в случае не возможности применения динамики).
  5. Ввинчиванием (анкерные сваи).

Погружение свай ввинчиванием позволяет использовать в качестве ствола инвентарные металлические трубы, в нижней части которых устраиваются винтовые лопасти диаметром до 2 м (см. схему), позволяющие значительно увеличить несущую способность свай. Такой метод погружения используется при строительстве на акваториях, при проходке большой толщи слабых грунтов, а также в военном мостостроении. В последнем случае, военный мост после пропуска необходимой боевой техники может быть разобран, при этом винтовые (инвентарные) сваи выкручиваются, перевозятся на новое место и готовятся к новому погружению.

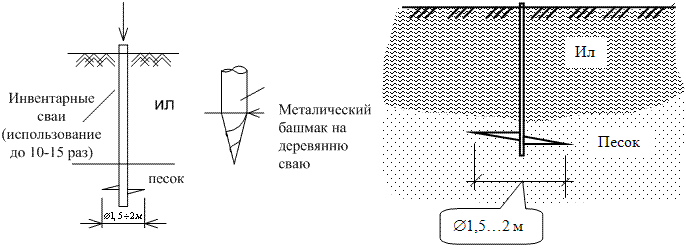

Схема использования винтовых свай.

Схема использования винтовых свай.

Исторически известно использование вместо металлических инвентарных труб деревянных свай с металлическими винтовыми башмаками (см. схему). Впервые с такой конструкцией свай столкнулись при реконструкции моста (начало 19 века) через реку Мойку в г. Санкт-Петербурге.

Вибропогружение трубчатых свай (см. фото) осуществляется в следующей последовательности:

  1. Установкой краном вибропогружателя на голову сваи.
  2. Затем под вибрационным воздействием свая (труба) начинает погружаться в основание.

Такой метод погружения широко используется в слабых водонасыщенных песчаных грунтах (при строительстве портовых сооружений).

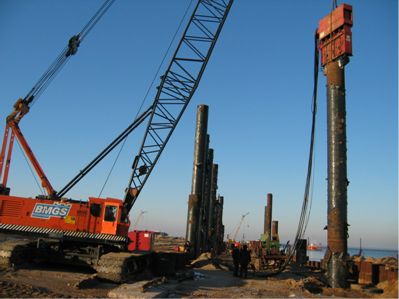

Вибропогружение трубчатых полых свай при строительстве портового сооружения.

Вибропогружение трубчатых полых свай при строительстве портового сооружения.

Погружение свай вдавливанием обычно используется при строительстве сооружений в условиях тесной городской застройки (см. фото ниже), что позволяет избежать негативных последствий от вибродинамических воздействий.

Существующие вдавливающие установки позволяют погружать сваи с усилием до 90…100 т. В случае необходимости применения свай большей несущей способности, на вдавливающих установках может быть использован пригруз (набор железобетонных плит), позволяющий увеличить усилие вдавливания до 160 т.

Преимущество данного метода погружения заключается в том, что свая погружается от статического воздействия, и потому усилие вдавливанию будет фактически соответствовать несущей способности данной сваи по грунту.

Погружение свай вдавливанием с использованием специальных вдавливающих механизмов.

Погружение свай вдавливанием с использованием специальных вдавливающих механизмов.
