Расчёт несимметричного фундамента

Рассмотрим в качестве примера расчёт внецентренно нагруженного отдельно стоящего фундамента со значительным эксцентриситетом, т.е. при Р_min<0 (см. схему с основными принятыми обозначениями).

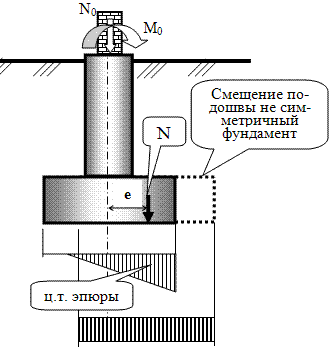

Расчётная схема для несимметричного фундамента.

Для проектирования несимметричного фундамента поступаем следующим образом:

1. Точку приложения равнодействующей принимаем в центре тяжести треугольной эпюры.
2. Относительно данной точки проектируем новый несимметричный фундамент (смещают только подошву фундамента). Получаем не симметричный фундамент.

Приходится решать подобную задачу и при действии двух моментов (наличие эксцентриситетов относительно осей X и Y, e_x и e_y) (см. схему с основными принятыми обозначениями).

Расчётная схема фундамента к определению угловых напряжений при действии моментов в двух направлениях.

В этом случае получим:

Если Р_min(угл.) < 0, то здесь также можно проектировать несимметричный фундамент (см. выше).
