Алексеев С.И.

Основания и фундаменты. Часть 9




Гидроизоляция подвала при значительном превышении УГВ отметки низа конструкции пола подвала

Рассмотрим случай, когда уровень грунтовых вод (УГВ) превышает отметку низа пола подвала на величину более 0,5 м.

На представленной ниже схеме показан фундамент под наружную стену здания с высоким положением УГВ. Наружная поверхность стены подвала защищается вертикальной гидроизоляцией с устройством специальной защитной стенки, которая должна превышать УГВ не мене, чем на 0,5 м.

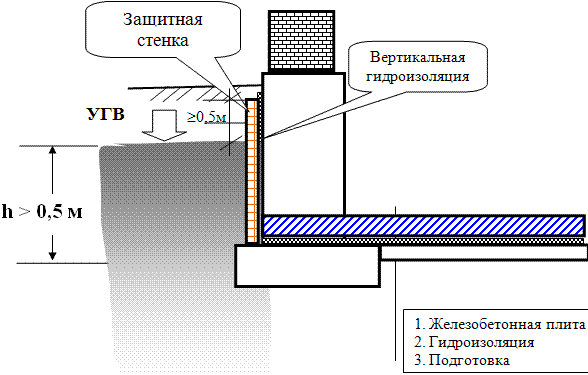

Схема устройства конструкции гидроизоляции пола подвала при высоком напоре уровня грунтовых вод.

Схема устройства конструкции гидроизоляции пола подвала при высоком напоре уровня грунтовых вод.

Для удержания горизонтальной гидроизоляции пола подвала от значительного гидростатического напора воды, устраивается железобетонная конструкция плиты, концы которой заделываются в стены фундаментов. Такая железобетонная плита будет испытывать изгибающие моменты в заделке и в пролёте от равномерно распределенной гидростатической нагрузки, действующей снизу вверх (см. расчётную схему).

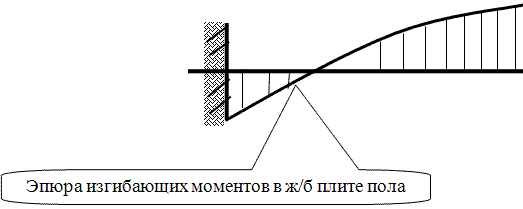

Принципиальная расчётная схема изгиба плиты пола подвала от гидростатического действия воды.

Принципиальная расчётная схема изгиба плиты пола подвала от гидростатического действия воды.

Величины изгибающих моментов и, соответственно, толщина и армирование плиты пола подвала определяются расчётами строительной механики.
