Алексеев С.И.

Основания и фундаменты. Часть 9




Взятие грунта в обойму

При устройстве фундаментов мелкого заложения на слабых, сильносжимаемых основаниях, может быть использован метод усиления основания в виде взятия сжимаемого основания в обойму (см. конструктивное решение и график S = S(P).

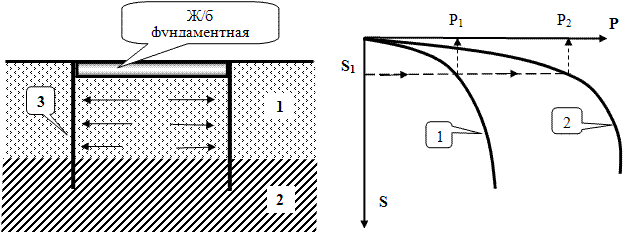

Схема конструктивного усиления основания с использованием шпунтовой обоймы и графики изменения несущей способности основания при использовании шпунтовой обоймы.

Схема конструктивного усиления основания с использованием шпунтовой обоймы и графики изменения несущей способности основания при использовании шпунтовой обоймы.

Данное конструктивное мероприятие предназначено для исключения возможности выпора слабого слоя грунта из-под подошвы фундамента. В представленной схеме приняты следующие обозначения:

  1. Слабый грунт.
  2. Хороший грунт.
  3. Шпунт по периметру фундаментной плиты.

В этом случае по периметру фундаментной плиты выполняется сплошная шпунтовая стенка, воспринимающая боковое давление грунта. В результате объем слабого сжимаемого грунта под подошвой фундамента становится ограниченным со всех сторон, что аналогично работе грунта в условиях компрессии и позволяет значительно повысить его несущую способность. Эффект конструктивного усиления основания в виде устройства обоймы приведён на графике сравнительных результатов зависимостей осадки (S) фундамента от величины прикладываемого давления под его подошвой (Р). Кривая 1 иллюстрирует зависимость S = S(P) до усиления основания (устройства шпунтового ограждения). Кривая 2 – туже зависимость после выполнения усиления - устройства шпунтового ограждения (обоймы). Нетрудно заметить, что одна и та же величина осадки (S1) достигается при разных величинах давлений (Р1 < Р2), что подтверждает качественную эффективность данного способа усиления основания.

Количественный анализ рассмотренного метода усиления основания, может быть дан на основе численного геотехнического моделирования данной инженерной задачи с использованием метода конечных элементов.
