Алексеев С.И.

Основания и фундаменты. Часть 8




Закрепление грунтов основания с использованием струйной (напорной) технологии

В современных условиях развития геотехники широкое применение находит метод закрепления грунтов основания с использованием струйной технологии (Get grouting). Принципиальная методика закрепления грунтов по струйной технологии приведена на схеме.

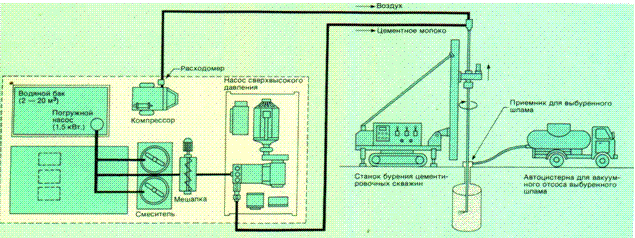

Технологическая схема закрепления грунта по струйной технологии.

Технологическая схема закрепления грунта по струйной технологии.

Закрепление грунта по данной технологии заключается в следующем:

  1. В пробуренную скважину опускается специальный струйный монитор, через сопла которого под давлением до 100…150 атм. подаются струи воды.
  2. Струи воды размывают грунт, превращая его в пульпу. Одновременно в размытую скважину закачивается цементный раствор, который перемешивается с остатками грунта в скважине.
  3. Грунтовая пульпа в виде выбуренного шлама поднимается из скважины наверх и подлежит регенерации.
  4. Закаченный в размытую скважину цементный раствор, заполняет образующуюся полость, создавая грунтоцементную смесь.

Полученный грунтоцементный столб (массив) закрепленного грунта обладает достаточной прочностью и практически водонепроницаем, что позволяет данную технологию рассматривать также в качестве противофильтрационной завесы.

Объем и качество закрепляемого массива грунта зависят от давления размываемой струи, состава грунта и продолжительности выполнения работ.

В качестве иллюстрации на нижерасположенных фотографиях представлен струйный комплекс по технологии изготовления «TITAN MONOJET 200».

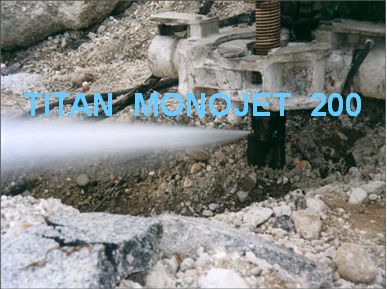

Фотография сопла струйного монитора.

Фотография сопла струйного монитора.

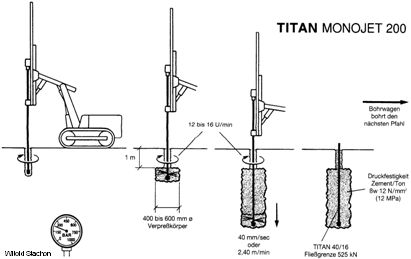

Технологическая последовательность выполнения работ при создании столба (сваи) закреплённого грунта.

Технологическая последовательность выполнения работ при создании столба (сваи) закреплённого грунта.

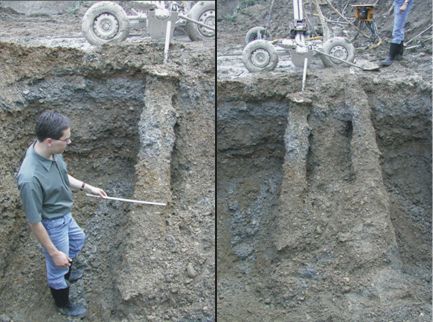

Результат выполненных работ по закреплению грунта основания струйной технологией после откопки.

Результат выполненных работ по закреплению грунта основания струйной технологией после откопки.

Выбор способа и технологии производства работ по улучшению свойств основания зависит от фильтрационных свойств грунтов, решаемой задачи и определяется в каждом случае индивидуально.
