Алексеев С.И.

Основания и фундаменты. Часть 8




Силикатизация грунтов оснований

Силикатизация – это химическое закрепление грунтов с Кф = 2…80 м/сут при нагнетании в основание раствора кремневой кислоты (жидкого стекла) Na2 O·nSiO2. При разложении в грунте кремневая кислота переходит в состояние геля и связывает отдельные минеральные частицы.

Для ускорения данного химического процесса в грунт вводят катализатор – хлористый кальций (Са Сl2). Такой способ закрепления грунтов получил название двухрастворного (см. схему).

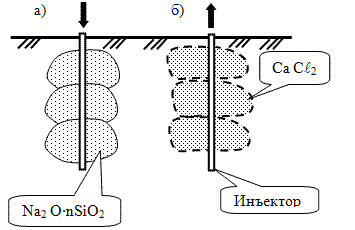

Принципиальная схема двухрастворной силикатизации оснований.

Принципиальная схема двухрастворной силикатизации оснований.

На представленной схеме обозначены следующие технологические операции: а) - нагнетание жидкого стекла при погружении инъектора; б) – нагнетание хлористого кальция при извлечении инъектора.

Закрепленный грунт основания приобретает прочность следующего порядка:

  • песок – 1,5…3,0 мПа;
  • супесь – 0,5 мПа;
  • лёсс – 0,8 мПа.

Силикатизация находит широкое применение для закрепления пылеватых грунтов, удовлетворяя требованиям повышения прочности оснований при реконструкции сооружений.

Для грунтов с Кф = 0,2…5 м/сут (пылеватые пески, супеси) используется однорастворный метод силикатизации. В этом случае инъекционный гелеобразующий раствор состоит из смеси жидкого стекла и фосфорной кислоты (Na2O·nSiO2 + H3PO4). Однорастворный метод силикатизации придает прочность грунту порядка 0,3…0,5 мПа. Однако из-за относительно большой стоимости H3 PO4, данный метод закрепления получил ограниченное применение.

Необходимо отметить, что для лёссовых (химически активных) грунтов, в составе которых содержатся соли кальция (CaSO4) , также используется однорастворный метод силикатизации. В этом случае в закрепляемое основание нагнетается лишь раствор кремневой кислоты (силиката натрия), который, взаимодействуя с солями кальция, образует водонерастворимый гель.

В лёссовых грунтах однорастворный метод силикатизации придает закрепленному грунту прочность до 2 мПа.

<< В начало < Назад ... 6 7 8 9 10  ... Читать дальше > В конец >>

Разделы




Постоянный адрес этой главы: buildcalc.ru/Learning/BasesAndFoundations/Open.aspx?id=Chapter8
