Алексеев С.И.

Основания и фундаменты. Часть 6




Проектирование свайных фундаментов при действии горизонтальных сил

При решении данной инженерной задачи рассмотрим несколько условий передачи нагрузки на свайный ростверк (см. ниже расположенные схемы).

1. Угол наклона равнодействующей β ≤ 6°. Горизонтальная составляющая на одну сваю Т ≤ 0,5 т.

В этом случае сваи забиваются вертикально, при проектировании учитывается действие момента (М), возникающего от горизонтальной составляющей Т.

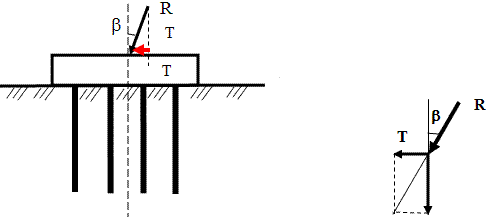

Горизонтальная составляющая на одну сваю Т< 0,5 т. Применяется вертикальная забивка свай.

Горизонтальная составляющая на одну сваю Т< 0,5 т. Применяется вертикальная забивка свай.

2. Угол наклона равнодействующей 6° < b < 10°. Горизонтальная составляющая на одну сваю Т ≤ 1т.

Сваи стремятся забить наклонно (параллельно равнодействующей). Тогда равнодействующую R внешней нагрузки, продолжив её по линии действия, можно разложить на две составляющие: Rв - вертикальную (направленную вниз) и Rн – вдоль оси забивки сваи (на данное усилие и необходимо рассчитывать наклонную сваю).

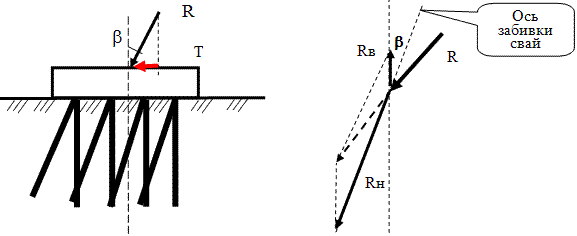

Горизонтальная составляющая на одну сваю 0,5...1,0 т. Применяется наклонная забивка свай.

Горизонтальная составляющая на одну сваю 0,5...1,0 т. Применяется наклонная забивка свай.

3. Угол наклона равнодействующей b >10°. Горизонтальная составляющая на одну сваю Т > 1т.

В данном случае устраивают «козловые сваи» (вертикальные и наклонные). Равнодействующую R внешней нагрузки, продолжив её по линии действия, можно разложить на две составляющие: Rв - вертикальную (направленную вверх) и Rн – вдоль оси забивки сваи (на данное усилие и необходимо рассчитывать наклонную сваю).

Таким образом, при больших углах наклона равнодействующей возможна работа вертикальных свай на выдергивание.

Горизонтальная составляющая на одну сваю Т> 1,0 т. Применяется козловая забивка свай.

Горизонтальная составляющая на одну сваю Т > 1,0 т. Применяется козловая забивка свай.

Учёт перечисленных условий позволяет правильно выбрать расчётную схему, определить усилия, приходящиеся на сваю и, в конечном итоге, принять оптимальное решение по устройству свайного фундамента.
