Определение осадки свайного фундамента – это расчёт его по II предельному состоянию
(деформациям). Условия расчёта в принципе остаются такими же, как и для фундамента
на естественном основании. В этом случае свайный фундамент следует рассматривать
как условный фундамент глубокого заложения (dус) (см. схему).

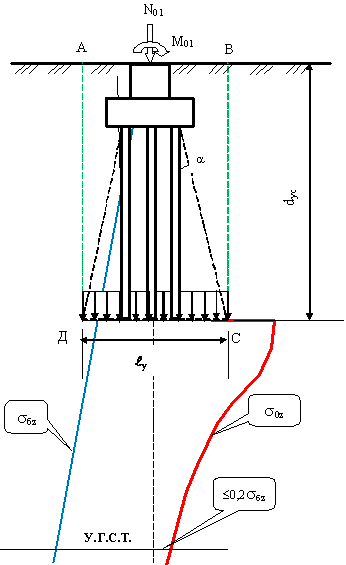

Схема условного свайного фундамента, необходимая для расчёта его осадки.
Для определения осадки свайного фундамента необходимо создать условный фундамент
- АБСД , используя величину угла a, определяемую из следующих условий:
- φср – средневзвешенный угол внутреннего трения слоев грунта, которых
пересекает ствол сваи
- α - угол рассеивания напряжений по длине ствола сваи.
Определив (α), и используя графические построения (см. схему), находят ширину и
длину условного фундамента АБСД:
.
Определяют давление по подошве условного фундамента, которое сопоставляется с расчётным
сопротивлением грунта основания для условного фундамента на данной глубине:
Расчётное сопротивление грунта основания для условного фундамента:
Обычно соблюдение необходимого условия Русл ≤ Rусл.фун.
удовлетворяется. Далее строят эпюры σ0z и σбz для условного
фундамента и определяют его осадку, используя метод послойного суммирования (см.
ранее), с определением условной границы сжимаемой толщи (у.г.с.т.).
Необходимо соблюдение условия S ≤ Su (расчет по II предельному состоянию).
Если рассчитанная осадка S будет превышать предельную величину осадки Su,
то следует принять меры по снижению полученной осадки:
- Увеличить глубину используемых свай, таким образом, чтобы остриё свай передавало
нагрузку на ниже лежащие, более плотные слои грунта.
- Затем производится перерасчёт по выше приведённой методике.
Данная последовательность расчётов производится до тех пор, пока не будут выполнены
требуемые условия S ≤ Su.
