Алексеев С.И.

Основания и фундаменты. Часть 6




Порядок проектирования свайных фуднаментов

Проектирование свайных фундаментов выполняется в следующем порядке (см. алгоритм программного расчёта на схеме):

  1. Выполняется оценка инженерно-геологических условий (определяется слой грунта, в который наиболее рационально заглубить острие сваи). Как правило, остриё сваи должно быть заглублено в несущий слой основания не менее чем на 1, 5 м (см. схему).

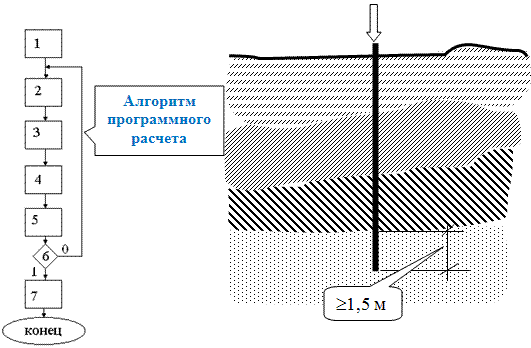

    Схема алгоритма программного расчёта свайного фундамента и определения длины сваи с заглублением её острия не менее 1,5 м в надёжное основание.

    Схема алгоритма программного расчёта свайного фундамента и определения длины сваи с заглублением её острия не менее 1,5 м в надёжное основание.

  2. Определяется тип и размер сваи.
  3. Определяется несущая способность сваи (расчетная нагрузка, допустимая на сваю):
    • по испытаниям;
    • по данным статического зондирования, (SPT).
  4. Определяется необходимое количество свай.
  5. Производится размещение свай в плане и конструирование ростверка.
  6. Проводится проверка давления, приходящегося на одну сваю. (При несоблюдении данного условия производится перерасчет свайного фундамента, а при выполнении условия п.6 переходят к выполнению п. 7).
  7. Определяется осадка свайного фундамента.

Поскольку последовательность расчета в представленном алгоритме в п. 1, 2, 3 нами уже рассматривалась (см. ранее), поэтому переходим сразу к рассмотрению условий п. 4.
