Определение несущей способности свай при испытании статической нагрузкой

Испытание свай статической нагрузкой даёт более достоверные результаты, так как отражает истинную работу сваи в сооружении. Принципиальная методика данных испытаний представлена на схеме.

Схема установки оборудования при проведении испытаний свай статической нагрузкой.

Для проведения испытаний необходимо следующее оборудование:

1. Испытуемая свая.
2. Анкерные сваи.
3. Домкрат.
4. Балка.

Между испытываемой сваей и анкерными сваями (работающими на выдёргивание) должно быть минимальное расстояние в 6 диаметров сваи. Данное условие необходимо для снятия взаимного влияния анкерных и испытываемой свай.

Испытание сваи проводится таким образом, что нагрузка от домкрата прикладывается ступенями по 5 т.

Каждая ступень выдерживается до полной стабилизации осадки, определяемой с точностью до 0,1 мм.

По данным статических испытаний свай строятся 2 графика (см. рисунок):

1. Зависимость осадки сваи от времени приложения нагрузки S = f(t) при каждой ступени нагружения (левый график на рисунке). Каждая последующая ступень нагружения прикладывается только после затухания осадки от предыдущей ступени.
2. Зависимость суммарной осадки сваи от приложенной статической нагрузки S = f(P) (правый график на рисунке).

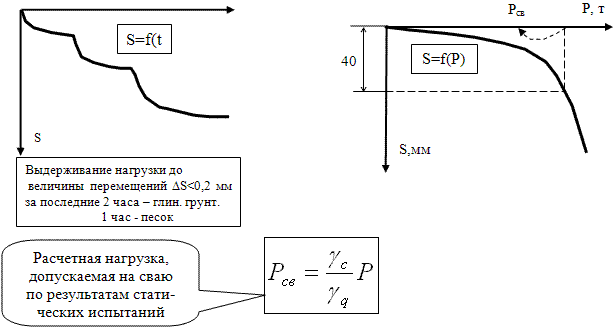

Графики интерпретации результатов испытаний свай статической нагрузкой.

Обычно испытания свай статической нагрузкой проводят до тех пор, пока график S = f(P) не перейдёт в стадию нелинейных деформаций или величина осадки превысит 40 мм. Несущую способность сваи (Р), по полученному в результате испытаний графику, допускается определять исходя из предельной осадки 40 мм (см. пунктирную линию).

Для вычислений используется величина расчётной нагрузки, допускаемой на сваю (Р_св), которая отражает несущую способность, найденную по испытаниям, но с понижающими коэффициентами: γ_с = 0,9 - условий работы основания и γ_q = 1,1 - коэффициента надёжности.

Статические испытания свай, которые проводятся на строительной площадке (см. фотографии испытательных стендов свай), требуют дополнительных затрат на проведение данных работ, однако они необходимы, так как позволяют с наибольшей точностью отразить истинную несущую способность свай, что позволяет в конечном итоге откорректировать (оптимизировать) проектное решение.

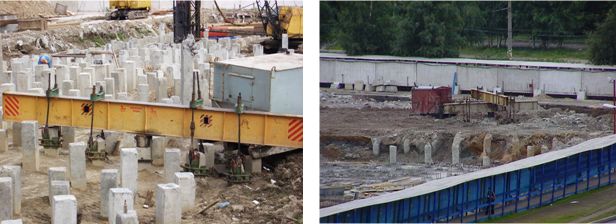

Фотографии испытательных установок на строительной площадке по определению несущей способности свай статической нагрузкой.
