Для висячих свай несущая способность по грунту основания, может быть определена
различными методами.
В общем виде несущая способность сваи по грунту основания и расчетная нагрузка,
допускаемая на сваю, может быть определены из следующих выражений:
,
где N0, Nб – сопротивление сваи, соответственно под острием
и по боковой поверхности. Р – расчетная нагрузка, допускаемая на сваю, по рекомендациям
нормативных документов, может быть определена по следующей формуле:
,
где R – расчетное сопротивление грунта сваи под острием (выбирается из таблиц учебников,
СНиПа); u – периметр сваи; fi – расчетное удельное сопротивление грунта
по боковой поверхности сваи (выбирается из таблиц учебников, СНиПа); li
- мощность i слоя грунта, на котором действует fi.

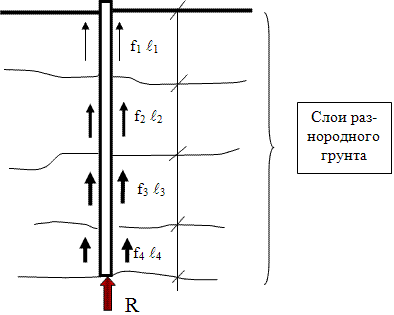

Для наглядного представления использования выше названных параметров, представлена
схема сваи, пересекающая своей боковой поверхностью четыре различных слоя грунта
с различными характеристиками (см. схему).
Схема работы висячей сваи (сваи трения) в грунте основания.
В случае, если свая пересекает однородный грунт, или отдельные слои грунта имеют
толщину более 2 м, то основание также разбивается по глубине на отдельные слои li
≤ 2 м, т.к. fi – меняется с глубиной.
Несущая способность сваи, полученная расчётом, часто оказывается ниже фактической,
найденной по испытаниям. Данное обстоятельство объясняется тем, что в расчетах используются
осредненные табличные значения величин fi, являющзиеся приближёнными.
Для определения истинной (фактической) несущей способности сваи рекомендуется проводить
испытания свай непосредственно на площадке строительства. Обычно под пятном строительства
здания (сооружения) перед производством работ проводятся испытания нескольких свай.
