Алексеев С.И.

Основания и фундаменты. Часть 5




Понятие несущей способности свай

Несущая способность сваи является важным фактором в проектировании свайного фундамента, зависящая от различного рода условий.

Прежде всего, несущая способность сваи, как сжатого железобетонного элемента (колонны), может быть определена исходя из условий работы бетона и арматуры (по материалу):

Формула определения несущей способности сваи.,

где γс – коэффициент условия работы сваи = 1; φ - коэффициент продольного изгиба = 1; φ < 1 для свайных фундаментов с высоким ростверком; γcb, γca – коэффициенты работы, соответственно бетона и арматуры. Ab, Rb– площадь сечения сваи и расчётное сопротивление бетона сжатию; Aa, Rac – площадь сечения продольной арматуры и расчётное сопротивление арматуры сжатию (см. схему).

Поперечное сечение железобетонной сваи с принятыми обозначениями.

Поперечное сечение железобетонной сваи с принятыми обозначениями.

Прочность ствола сваи с учётом того, что на транспортно-складских операциях может теряться до 10% свай, должна быть обеспечена на всех этапах выполнения работ:

  • складирования;
  • транспортировки;
  • забивки.

Прочность при забивке свай, прежде всего, обеспечивается правильным выбором сваебойного оборудования из следующих условий:

,

где Q – вес ударной части молота; q – вес сваи; Э – энергия удара; р – несущая способность сваи.

Не соблюдение выше указанных условий, может вызвать разного рода разрушения в железобетонной свае. Так на ниже представленной фотографии показаны основные дефекты, которые могут образовываться на сваи в момент погрузо-разгрузочных работ и при забивке.

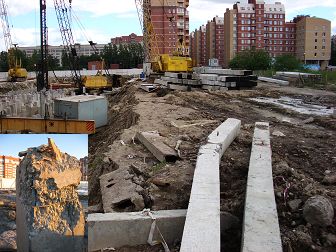

 Основные дефекты, которые могут образовываться в сваи в момент погрузо-разгрузочных работ и при забивке.

Основные дефекты, которые могут образовываться в сваи в момент погрузо-разгрузочных работ и при забивке.

  1. Дефект в виде слома сваи (появления трещин в защитном слое) может возникнуть в случае не правильного складирования данного элемента. То же самое может произойти, если вес ударной части молота при забивке будет более чем в полтора раза превышать вес сваи.
  2. Дефект в виде разрушения бетона в голове забивной сваи (размочаливание головы) (см. фото в левом нижнем углу) может произойти, если при забивке будет использоваться молот с весом меньше веса самой сваи, или энергией удара меньше 15Р.
