Одной из разновидностей свай с извлекаемой оболочкой являются частотрамбованные
сваи. Создание частотрамбованных свай предполагает (см. схему) вибропогружение
обсадной трубы с пробкой. После погружения обсадной трубы до проектной отметки,
пробка на конце трубы выбивается, в трубу подаются бетонная смесь с уплотнением,
что позволяет создать уширение ствола будущей сваи в месте пяты до 1,5 диаметров.
Производится заполнение ствола трубы бетоном с одновременным его уплотнением и поднятием
обсадной трубы. В результате создаются бетонное тело сваи с неровной боковой поверхностью,
а, следовательно, более высокой несущей способностью.

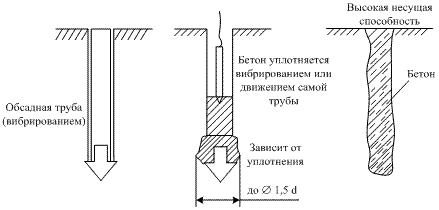

Схема технологической последовательности изготовления частотрамбованной сваи.
При бетонировании ведется специальный журнал по расходу бетона. По нему судят о
форме сваи.
Японская фирма «Като» и французская фирма «Бенато» при изготовлении свай с извлекаемой
оболочкой используют вертикальное вибропогружение с одновременным поворотом труб
диаметром 0,8…1,8 м и глубиной до 40 м (см. схему).

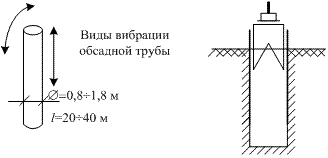

Схема изготовления свай японской фирмы «Като»
и французской фирмы «Бенато».
Извлечение грунта из обсадной трубы производят грейфером, входящим в состав бурового
комплекса. Стоимость такой установки достаточно велика (150000$), но она позволяет
разрабатывать практически породу любой прочности.
На сваях «Бенато»
построено здание
СЭВ в Москве (середина XX века).
На ниже приведённых фотографиях представлен технологический процесс изготовления
и поэтапные виды работ при изготовлении свай с извлекаемой оболочкой фирмы «Фундекс».
Порядок выполнения работ следующий:
- В основание методом ввинчивания погружается обсадная металлическая труба с теряемым
чугунным коническим башмаком.
- После достижения проектной отметки, в трубу краном помещается арматурный каркас.
- Производится бетонирование сваи литой бетонной смесью.
- Обратным вращением извлекается обсадная труба, при этом чугунный башмак на острие
остаётся в основании.
- Сформированный ствол сваи имеет неровную боковую поверхность, верхняя часть которого
откапывается до проектной отметки и обрезается для соединения с ростверком и подготовки
для тестирования сплошности ствола геофизическим методом.
Достоинства набивных свай :
- Экономичность (малый расход арматуры).
- Отсутствие динамических воздействий при производстве работ.
Недостатки набивных свай:
- Трудность контроля их качества изготовления и необходимость выдерживания бетона
до приобретения проектной прочности.
- Стволы свай подвержены действию агрессивных вод, агрессивных веществ. Во избежание
последнего применяют сваи с не извлекаемой оболочкой.
