Алексеев С.И.

Основания и фундаменты. Часть 4




Набивные безоболочковые сваи

Классическим примером применения безоболочковых свай является изготовление их в маловлажных связных грунтах, которые при уплотнении и проходке скважин могут некоторое время держать стенки, не осыпаясь (см. схему). К таким грунтам, прежде всего, относятся лёссовые основания.

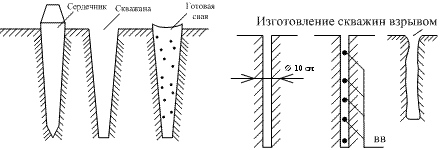

Схемы изготовления безоболочковых свай с использование различных технологий.

Схемы изготовления безоболочковых свай с использование различных технологий.

Как вариант, скважина может быть создана с помощью энергии взрывчатых веществ (ВВ). Однако такое использование возможно только в местах свободных от застроек, поскольку при взрывах возникают негативные динамические воздействия.

Скважину можно делать и бурением или вытрамбовкой - последовательными ударами специальной конической трамбовки (см. схему).

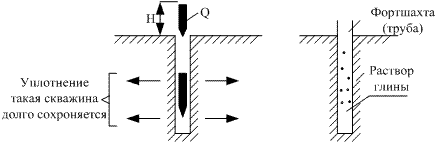

Схема устройства скважин вытрамбовкой и бурением под глинистым раствором.

Схема устройства скважин вытрамбовкой и бурением под глинистым раствором.

Для того чтобы скважина не осыпалась и не заплывала при высоком У.Г.В. - применяют метод, взятый у геологов - бурение с использованием глиняного раствора. В этом случае в скважину все время подливают раствор монтморионитовой (бентонитовой) глины. Скважину проходят бурением. Грунт в виде пульпы удаляется из скважины вместе с раствором с одновременным заполнением освобождаемого пространства бетоном.

Этот способ очень трудоёмкий, зимой требует подогрева раствора. Бетонирование сваи осуществляется методом вертикально перемещающейся трубы (В.П.Т.) снизу – вверх.

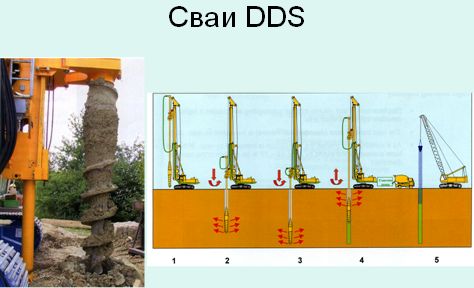

Современная разновидность безоболочковых свай – это сваи DDS, технология изготовления которых представлена на нижней схеме.

Схема последовательного изготовления сваи с использованием шнековой винтовой насадки с эксцентричным вращением.

Схема последовательного изготовления сваи с использованием шнековой винтовой насадки с эксцентричным вращением.

В данной технологии изготовления скважины используется коническая шнековая винтовая насадка с эксцентричным вращением. В результате проходки такой насадки вниз и вверх (раскатка) происходит боковое уплотнение грунта вокруг создаваемой скважины. Образовавшаяся полость скважины заполняется бетонной смесью с последующим погружением в неё арматурного каркаса.

Разновидность набивных безоболочковых свай – буроинъекционные сваи – незаменимые при усилении оснований и фундаментов (см. схему).

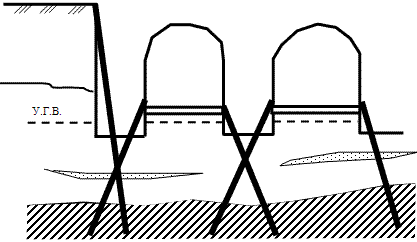

Схема выполнения буроинъекционных свай усиления фундаментов существующего здания.

Схема выполнения буроинъекционных свай усиления фундаментов существующего здания.

Буроинъекционные сваи усиления обычно имеют диаметр 120…150 мм, изготавливаются с использованием шнековой технологии под глинистым раствором и заполняются цементным раствором с установкой арматурного (трубчатого) каркаса. При изготовлении таких свай используются малогабаритные буровые станки, что позволяет устраивать их как с поверхности, так и из подвала здания. Применение данных свай даёт возможность пересадить реконструируемое здание с ленточных фундаментов на сваи, т.е. передать нагрузки от здания на нижележащие, более плотные слои грунта и, таким образом, решить задачу дополнительного нагружения основания от надстройки здания.
