Алексеев С.И.

Основания и фундаменты. Часть 4




Размещение свай в плане

По типу размещения в плане (см. схему) сваи могут быть разделены на четыре вида:

  1. Одиночная свая.
  2. Ряд свай (одиночный, двойной и т.д.).
  3. Куст свай (группа свай под отдельную конструкцию).
  4. Свайное поле (группа свай под всё сооружение).

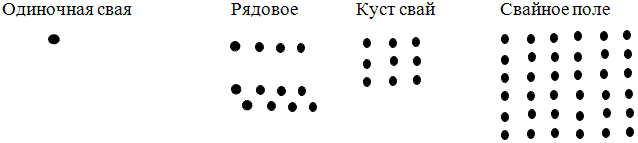

Схемы возможного размещения свай в плане.

Схема возможного размещения свай в плане.

Выбор вида размещения сваи зависит от решаемой инженерной задачи, проектируемого сооружения и инженерно-геологических условий площадки строительства.

С размещением свай в грунте под конкретное сооружение тесно связано понятие рострверка. Ростверком называется бетонная или железобетонная плита, объединяющая головы свай. В зависимости от своего положения ростверк может быть трёх видов (см. схему):

  1. Низкий.
  2. Повышенный.
  3. Высокий.

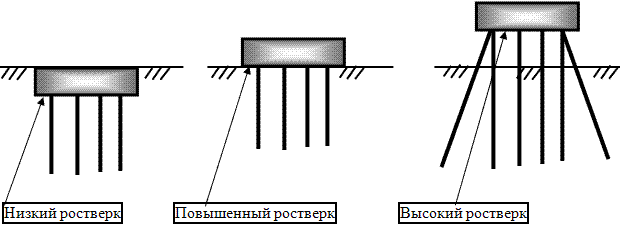

Схемы различного вида применяемых ростверков.

Схемы различного вида применяемых ростверков.

Использование того или иного вида ростверка зависит от решаемой инженерной задачи, проектируемого сооружения и инженерно-геологических условий площадки строительства.

Свайный фундамент – это группа свай, объединенная ростверком.
