Принципиальная схема устройства свай с неизвлекаемой оболочкой (см. схему) заключается
в том, что обсадная труба не извлекается, остаётся в грунте и защищает сваю от возможного
агрессивного воздействия со стороны грунта или воды.

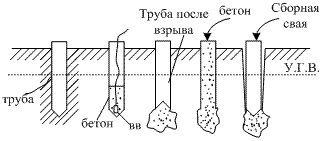

Схема технологии изготовления свай с неизвлекаемой оболочкой.
Сваи с не извлекаемой оболочкой могут быть выполнены с камуфлетным уширением пяты,
выполненным после взрыва (ВВ) на данной отметке. Ствол такой сваи может быть заполнен
литым бетоном, а в ряде случае, для сокращения сроков производства работ, в трубу
может быть опущена сборная железобетонная свая.
Пример применения свай с неизвлекаемой оболочкой – это строительство вентиляционной
шахты подводного туннеля в Нью-Йорке (см. схему).

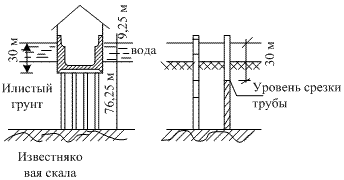

Схема использования свай с не извлекаемой оболочкой при строительстве подводного
туннеля.
По продольному профилю строящегося туннеля вверх свайного основания должен быть
на 30 м ниже горизонта воды и на 21 м ниже уровня дна. Трубы для свай были выбраны
диаметром 61 см со стенками толщиной 6,5 мм. Трубы спускались с понтона с поверхности
воды и собирались из звеньев, соединенных муфтами. Верх трубы возвышался над самым
высоким уровнем воды. Грунт из труб извлекался буровым способом и трубы опускались
с заделкой в скалу. Затем опускались арматурные каркасы и бетонировались до отметки
- 30,0м. После трубы срезались при помощи специального фреза, опущенного сверху
в тубу на отметку – 30 м. Шахтную подстройку туннеля возводили кессонным методом.
