Алексеев С.И.

Основания и фундаменты. Часть 3




Расчёт фундамента при плоском сдвиге

В качестве примера рассмотрим расчёт горизонтально нагруженного отдельно стоящего фундамента. При плоском сдвиге (см. схему с основными принятыми обозначениями), на фундамент будут воздействовать следующие усилия:

  • N0, Nф – вертикальная нагрузка по обрезу и вес фундамента, соответственно.
  • Т0 – горизонтальная нагрузка на фундамент.
  • Еакт, Еп – соответственно активное давление и пассивный отпор грунта по боковым граням фундамента.
  • Т – трение грунта по подошве фундамента.

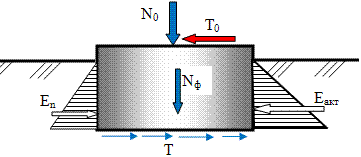

Расчётная схема фундамента при расчёте на плоский сдвиг.

Расчётная схема фундамента при расчёте на плоский сдвиг.

Для того чтобы возник пассивный отпор Еп, величина горизонтального смещения ΔY должна быть достаточно большой (≈30 см), что не допустимо, поэтому в расчетах Еп не учитывают.

Eакт так же не учитывают, так как оно действует с двух противоположных сторон (взаимное уравновешивание).

Тогда из условия равновесия, трение грунта по подошве фундамента составит:

T = N0 × f + Nф × f,

где f - коэффициент трения фундамента по подошве о грунт.

Коэффициент устойчивости (условие расчёта по I предельному состоянию) определиться исходя из следующего условия:

Формула расчёта коэффициента устойчивости фундамента при плоском сдвиге.

где ηуст. = 1,05…1,3 (должен быть в данных пределах в зависимости от характера нагрузок и ответственности сооружения).

Если ηуст. - недостаточен, что делать?

Поступают так: задаются ηуст. и определяют Nф – требуемый вес фундамента.

Формула расчёта веса фундамента.

В ряде случаев для увеличения веса фундамента при больших сдвигающих силах прибегают в мостостроении к дополнительному нагружению опор (создания условий устойчивости) в виде устройства декоративных скульптур.

Но иногда в расчётах учитывают и трение на боковой поверхности Еа бок.

Формула расчёта веса фундамента с учётом бокового давления.
