Алексеев С.И.

Основания и фундаменты. Часть 10




Определение просадки основания на лёссовом грунте

Для вычисления (прогноза) просадки фундамента на лёссовом основании, поступают следующим образом:

  1. Изучают инженерно-геологический разрез (определяют толщу посадочного лёсса).
  2. На инженерно-геологический разрез наносят различные фундаменты зданий c различной глубиной залегания (см. схему).

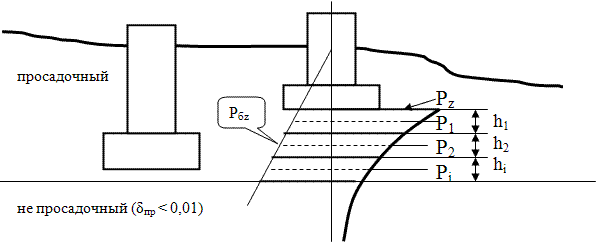

Схема  фундаментов зданий c различной глубиной залегания в лёссовых грунтах для определения их просадки.

Схема фундаментов зданий c различной глубиной залегания в лёссовых грунтах для определения их просадки.

3. Определяют просадку для самого мелко заглубленного фундамента, для этого:

  • По обычным правилам определения осадок, разделяют всю толщу на слои (h1, h2 …hi), определяют давления в каждом слое (P1, P2 …Pi) – учитывая и собственный вес грунта.
  • Строят эпюры для этого фундамента Pz, Pδz.
  • По таблицам и графикам δпр=f(p) – из геологического отчета определяют просадку всей сжимаемой толщи, как сумма просадки отдельных слоев (см. схему).


Sпр = h1 δпр1 + h2 δпр2 + …+ hiδпрi; ,

где n – число сжимаемости слоев; γc – коэффициент условия работы.

Затем сравнивают Sпр с Su и судят о деформациях сооружения.

На вновь застраиваемой территории определяют тип просадочности лёссового грунта путем проведения опытных работ.

Для этого на поверхности грунта выбирают площадку шириной Н – равной толще просадочного основания. Выполняют обваловку данной площадки, устанавливают поверхностные геодезические марки и проводят замачивание (см. схему). В результате замачивания, лёссовый грунт начинает проседать. Деформации определяют геодезическим способом относительно репера. Весь процесс измерения может длиться несколько недель.

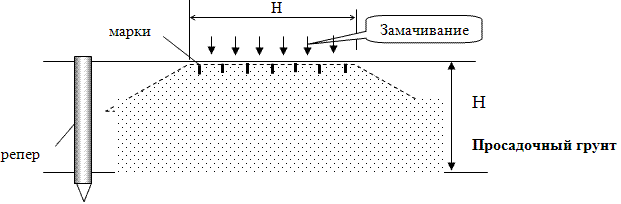

Схема экспериментальной площадки по определению просадки лёссового грунта в полевых условиях.

Схема экспериментальной площадки по определению просадки лёссового грунта в полевых условиях.

В результате устанавливают два типа просадочности грунтов:

  • 1 тип – просадка грунта от собственного веса при замачивании практически отсутствует или не превышает 5 см.
  • 2 тип – просадка грунта от собственного веса при замачивании > 5 см.

При проектировании сооружений на лессовых грунтах необходимо внимательно относиться к геологическим изысканиям. Примером может послужить случай возведения в 1970 г. в Средней Азии сооружение башенного типа – трубы, высотой h = 120 м (см. схему).

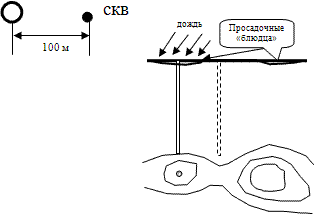

Пример выполнения инженерно-геологических изысканий на площадке с просадочным грунтом.

Пример выполнения инженерно-геологических изысканий на площадке с просадочным грунтом.

В предварительном геологическом отчёте эта территория характеризовалась просадочными «блюдцами» и была дана величина δпр = 0,02 (получена по результатам испытаний грунта их скважины, пробуренной на расстоянии 100 м от проектируемого сооружения).

После уточнения места расположения скважины, было определено, что скважина была пробурена на уже несколько просевшем грунте. Пробурили новую скважину и получили δпр = 0,04, т.е. лёсс фактически обладал большей просадочностью. Не учет этого обстоятельства мог бы привести к недопустимым осадкам.
