Решения (1.5) по определению оптимального шага вертикального свайного ряда (L),
при котором выполненный ряд свай усиления основания начинает работать как конструктивная
шпунтовая стенка, как правило, выполняются в вариабельном виде в зависимости от
выбранной длины микросвай.
Рассмотрим тестовый программный пример такого решения, выполненный в системе «Matcad»
и представленный на рис. 1.20.

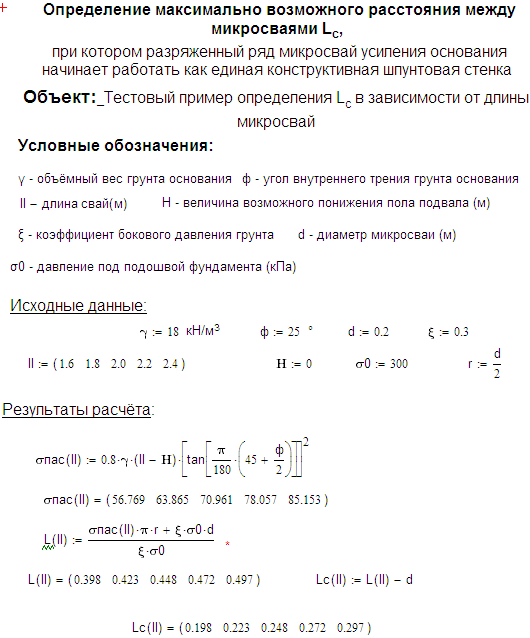

Рис. 1.20. Тестовый пример решения по определению оптимального расстояния между
вертикальными микросваями (Lc) (формула 1.5) в зависимости от длины выполняемых
микросвай (II).
Как видно из представленного решения (рис. 1.20), для конкретных грунтовых условий
(γ, φ, ξ) и нагруженного основания (σ0), моделировалась
работа микросвай длинной (II) 1,6; 1,8; 2,0; 2,2; 2,4 м. В результате получены соответствующие
решения по определению оптимального шага между осями свай L(II) и расстояния между
данными сваями в свету Lc(II).
Для более наглядного представления полученных решений, приведён график рассчитанных
величин зависимости шага микросвай Lc(II) от их длины (II) (рис. 1.21).

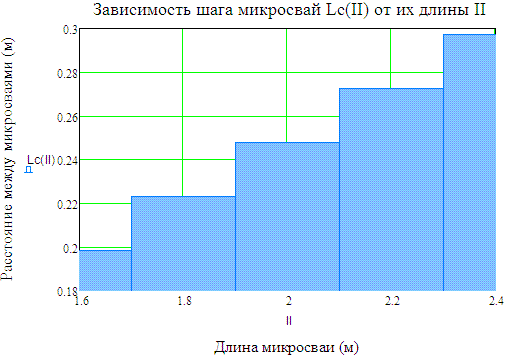

Рис. 1.21. Графическое представление результатов расчёта по формуле 1.5.
Как видно из представленных решений (рис. 1.20, 1.21), для микросвай длиной 1,6
м, для того чтобы свайный ряд работал, как конструктивная шпунтовая стенка необходимо
выполнить их на расстоянии не более 0,4 м между осями или не более 0,2 м в свету.
Для микросвай длиной 2,4 м при выполнении тех же условий, необходимо выполнить их
уже на расстоянии не более 0,5 м между осями или не более 0,3 м в свету.
Остальные решения имеют промежуточные значения, что не трудно видеть из результатов
представленных расчётов (рис. 1.21).
Таким образом, конструктивные элементы усиления основания - выштампованные микросваи
при вертикальном их выполнении вдоль боковых поверхностей ленточного фундамента,
целесообразно выполнять с определённым (оптимальным) шагом (см. выше), что позволяет
рассматривать их работу как конструктивной шпунтовой стенки. Окончательное решение
в выборе длины и шага микросвай, для каждой конкретной задачи определяется на основе
вариантных расчётов по результатам сравнения технико-экономических показателей.
