Конструктивное усиление оснований при реконструкции зданий. Глава 1. Компенсация дефицита несущей способности и ограничение осадки от дополнительного нагружения основания




1.3. Использование конструктивного ряда вертикальных микросвай усиления основания

Как уже отмечалось ранее, конструктивные элементы усиления основания, выполненные в виде выштампованных микросвай, могут устраиваться в основании под подошвой фундамента под различными углами.

В случае выполнения вертикальных микросвай, созданный ряд свай усиления основания можно рассматривать как работу шпунтовой стенки (рис. 1.19).

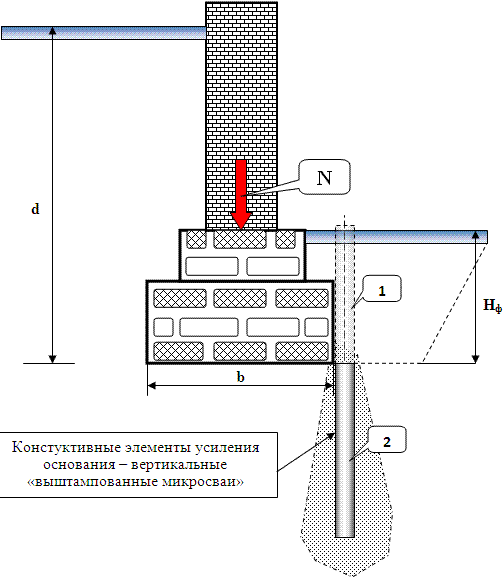

Схема устройства конструктивных элементов усиления основания в виде вертикальных выштампованных микросвай.

Рис. 1.19. Схема устройства конструктивных элементов усиления основания в виде вертикальных выштампованных микросвай. Рассмотрено условие для ленточного фундамента под наружную ось здания. Микросваи, как жёсткие ж/б элементы могут устраиваться как с поверхности существующего подвала (1), так и из пионерной траншеи – с уровня подошвы фундамента (2).

Как видно из представленной схемы на рис. 1.19, вертикальные выштампованные микросваи – как элементы усиления основания, могут устаиваться и с отметки пола существующего подвала, и из пионерной траншеи – с отметки подошвы реконструируемого фундамента. Применение того или другого метода определяется технико-экономическими показателями и связано с особенностями с производством работ в стеснённых условиях подвальных помещений.

Если пробойник устанавливается с отметки пола подвала, то это связано с увеличением расчётной длины проходки, и ствол микросваи бетонируется, ниже отметки подошвы фундамента. В случае если выштампованная микросвая устраивается из пионерной траншеи – с уровня отметки подошвы фундамента, то требуются дополнительные затраты по устройству данной траншеи, однако уменьшаются расходы, связанные с сокращением длины проходки пневмопробойника при создании микросваи.

Выполненный, таким образом ряд микросвай конструктивного усиления основания, при определённых условиях позволяет рассматривать его как работу конструктивной шпунтовой стенки. Такие условия подробно рассмотрены в монографии [3], а также в статье [7].

В развитии выполненных исследований [3, 7], следует добавить, что оптимальный шаг вертикального свайного ряда (L), при котором выполненный ряд свай усиления основания начинает работать как конструктивная шпунтовая стенка, может быть определён следующим выражением:

(1.5)

где, σпас - пассивное давление в грунте, действующее на сваю из условия предельного состояния может быть определено из следующего выражения:

(1.6)

где Н – величина возможного понижения пола подвала ниже головы сваи (до подошвы фундамента); ℓ - длина микросваи; γуп. – удельный вес грунта вокруг сваи, с учётом его уплотнения в процессе изготовления микросваи, в первом приближении принято γ уп=1,1∙ γ;γ - удельный вес грунта; φ - угол внутреннего трения грунта;

σ0 – максимальная величина вертикальных уплотняющих давлений под подошвой фундамента; ξ - коэффициент бокового давления грунта в состоянии покоя; r, d – соответственно радиус и диаметр изготовляемой микросваи.
