Алексеев С.И.

Конструктивное усиление оснований при реконструкции зданий. Глава 1. Компенсация дефицита несущей способности и ограничение осадки от дополнительного нагружения основания




1.1.2. Пример использования программы Mathcad для расчёта необходимого количества микросвай усиления основания

Для определения необходимого количества микросвай усиления основания, воспринимающих существующий дефицит нагрузки (245 кН – см. § 1.1.1), воспользуемся методикой, изложенной в § 3.1[2].

Предварительно задаёмся размерами выштампованной микросваи (по условиям технологии её изготовления):

  • Длинна, ℓ =2,5м;
  • Диаметр, Ø=220мм;
  • Угол наклона к вертикали, α=45º

Микросвая будет расположена под углом наклона α=45º в основании, расчётные характеристики которого (с учётом I предельного состояния) определены в соответствии с таблицей «Данные по грунту» (рис.1.5).

Результаты данного решения с использованием программы (по ранее разработанной методике [2] (формула 2.14) ;(http://www.buildcalc.ru/Books/2009062801/Default.aspx)), составленной в системе «Mathcad», представлены на рис. 1.12.

Представленное решение, разработанное в системе «Mathcad», следует считать универсальным инструментом, поскольку позволяет достаточно быстро определить необходимое число микросвай усиления основания, меняя исходные данные в зависимости от условий решаемой задачи.

Пример программного решения по определению необходимого числа микросвай усиления основания (Mathcad)

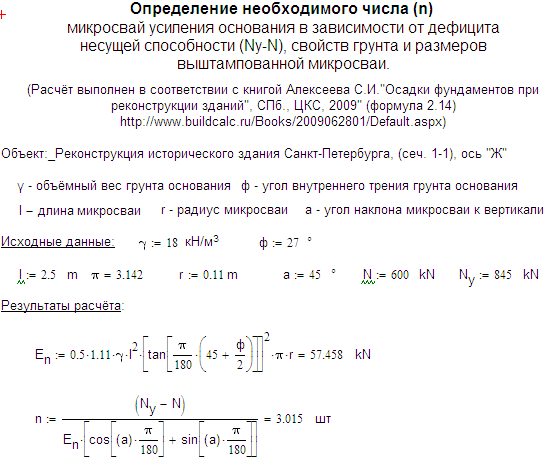

Рис. 1.12. Пример программного решения по определению необходимого числа микросвай усиления основания (Mathcad) в зависимости от размеров микросваи, грунтовых условий и дефицита несущей способности усиливаемого основания.

Полученное решение по необходимому числу микросвай округляем до целого, т.е. принимает n=3.

Таким образом, существующие основание (пылеватые пески насыщенные водой) для восприятия проектируемой вертикальной нагрузки N=845 кН/м от ленточного фундамента (b=1,42 м), должно быть усилено на одном метре тремя выштампованными микросваями (с расчётными характеристиками – см. выше).

;Принципиальное решение по усилению основания для рассмотренного примера может быть представлено на рис. 1.1.

Следует подчеркнуть, что приведённый метод расчёта по определению необходимого числа конструктивных микросвай усиления основания, позволяет обоснованно, в зависимости от проектных нагрузок, грунтовых условий, размеров фундаментов и геометрических размеров микросвай, выполнять расчёты с заданным коэффициентом надёжности, обеспечивая устойчивое состояние усиливаемых оснований.
