Алексеев С.И.

Применение выштампованных микросвай усиления основания реконструируемых зданий. Глава 3. Увеличение несущей способности оснований




Использование расчётного программного комплекса BRNL

Работа оснований при его дополнительном нагружении, в результате реконструкции зданий, может быть оценена расчётом с использованием программного комплекса BRNL (расчёт размеров и осадки существующего или нового фундамента с учётом возможной нелинейной работы основания) на сайте: www.BuildCalc.ru. Расчёты по данной программе http://www.buildcalc.ru/Calculations/Brnl/Default.aspx можно осуществлять непосредственно в интернете в режиме «online».

Пример такого решения для одного из объектов Санкт-Петербурга представлен в ниже приведённой распечатке на рис. 3.3.

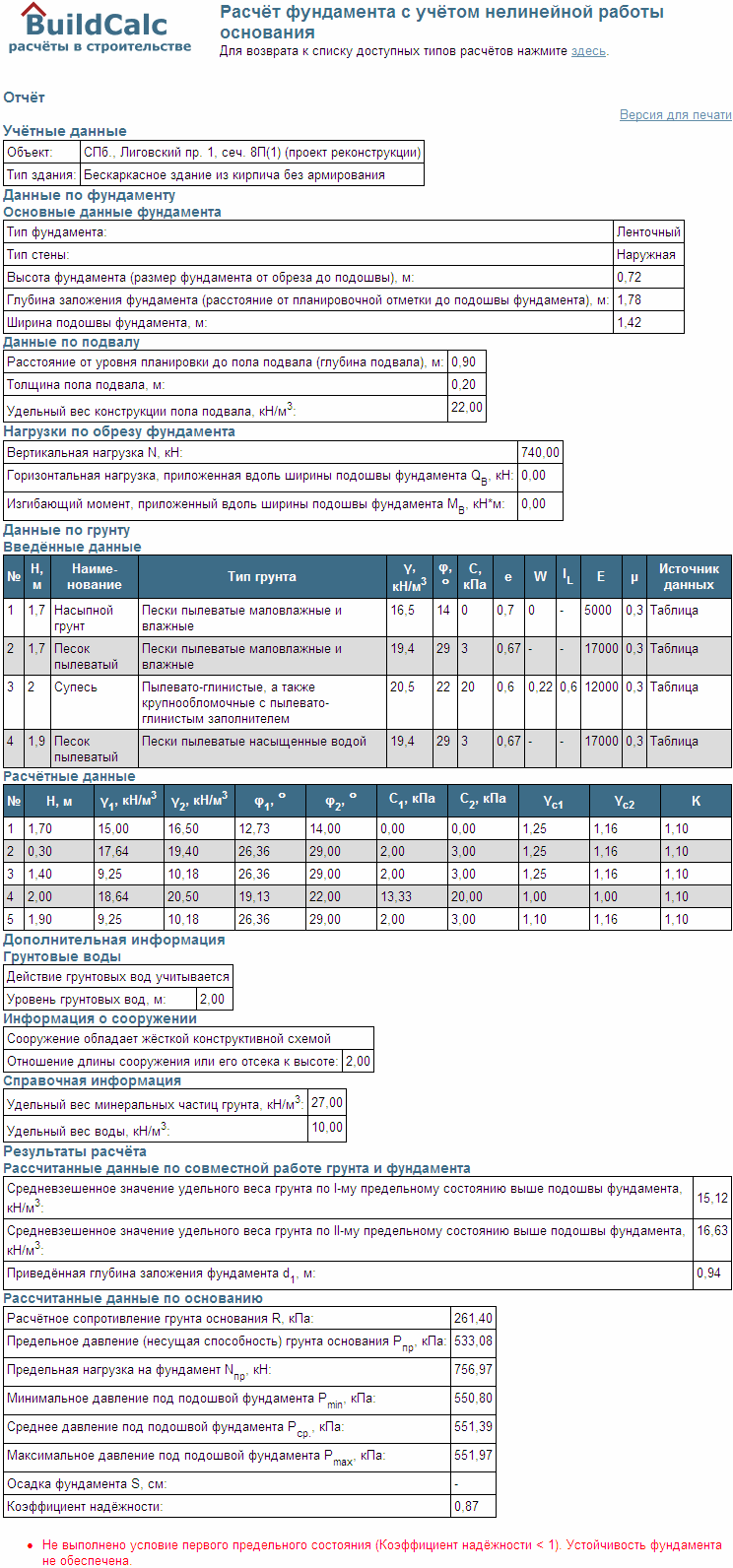

Пример расчёта фундамента в нелинейной зоне работы основания.

Рис. 3.3. Пример итоговой распечатки результатов решения по интернетовской программе BRNL (http://www.buildcalc.ru/Calculations/Brnl/Default.aspx) для существующего фундамента в осях 8П(1) и заданных условий (N=740 кН) реконструкции здания

Как видно из представленных результатов решения (рис.3.3), в результате реконструкции здания, основание для существующего ленточного фундамента с увеличением вертикальной нагрузки до 740 кН/м становится перегруженным. В этом случае оно переходит в не устойчивую категорию, поскольку не выполняются условия расчёта по I предельному состоянию (коэффициент надёжности 0,87<1).

Для восприятия заданной нагрузки необходимо выполнить усиление основания с использованием конструктивного решения по устройству выштампованных микросвай.

Для определения необходимого количества микросвай усиления, необходимо в первую очередь определить дефицит несущей способности данного основания. С этой целью выполним предыдущий расчёт (не меняя исходные данные), но с постепенным уменьшением вертикальной нагрузки до величины, удовлетворяющей условию получения коэффициента надёжности ≥ 1.

Распечатка такого расчёта представлена на рис. 3.4.

 Пример результатов решения по программе BRNL для существующего фундамента, способного воспринять вертикальную нагрузку N=600 кН.

Рис. 3.4. Пример варианта распечатки результатов решения по интернетовской программе BRNL (http://www.buildcalc.ru/Calculations/Brnl/Default.aspx) для существующего фундамента в осях 8П(1), способного воспринять вертикальную нагрузку N=600 кН. Устойчивость данного фундамента обеспечена с минимальным коэффициентом надёжности 1,06>1.

Из полученных результатов расчёта (рис. 3.4) видно, что грунты основания могут воспринять максимальную вертикальную нагрузку лишь в размере 600 кН (выполняются условия расчёта по I предельному состоянию, поскольку коэффициент надёжности 1,06>1).

Поскольку по результатам реконструкции на основание необходимо передать нагрузку в размере 750 кН (рис. 3.3), а основание может воспринять лишь нагрузку в 600 кН (рис. 3.4), то существующий дефицит нагрузки (750-600=140 кН) должен быть воспринят выштампованными микросваями усиления основания.
