Пример деформационного метода расчёта свайного фундамента

Для сравнения, рассмотрим пример деформационного метода расчёта того же (см. выше) свайного фундамента [2,3], который позволяет получить решение с использованием программного комплекса www.buildcalc.ru.

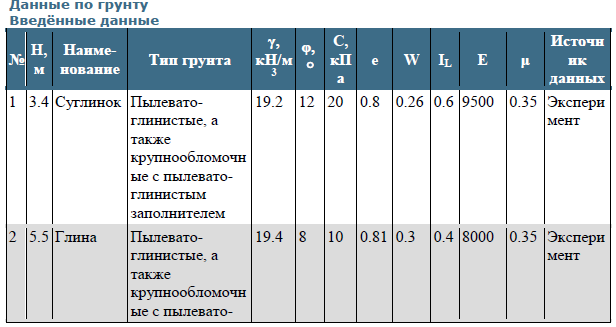

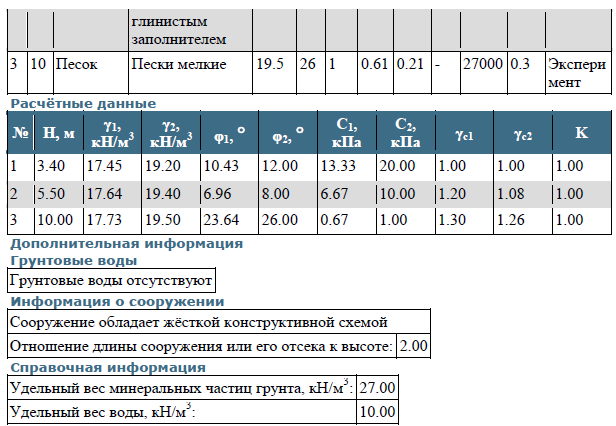

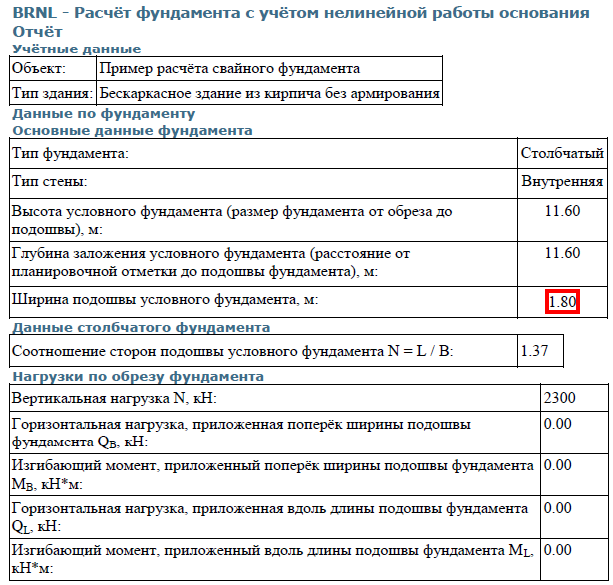

На рис. 2 представлен пример результатов решения по программе BRNL (www.buildcalc.ru) при ширине условного свайного фундамента 1,8м и глубине заложения 11,6м. При соотношении сторон подошвы условного фундамента 1,37 (пропорционально соотношению сторон колонны) получим длину подошвы в 2,47м. Тогда осадка такого условного фундамента с площадью А_у=1,8х2,47=4,44м² при рассмотренных грунтовых условиях и степени нагружения, составит S=4,69 см.

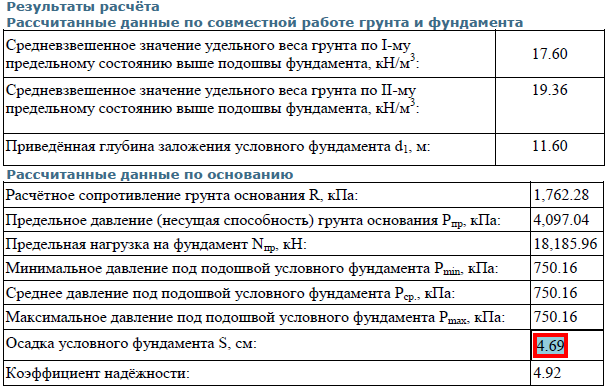

Рис. 2. Пример результатов решения с учётом двух предельных состояний по программе BRNL (www.buildcalc.ru) при ширине условного свайного фундамента 1.8м и глубине заложения 11.6м.

Следует подчеркнуть, что подобные расчёты могут быть многократно повторены, но при других введённых размерах ширины подошвы условного фундамента. Так на рис. 3 представлена таблица одного из окончательных результатов расчёта по программе BRNL (www.buildcalc.ru) при ширине условного свайного фундамента 2,0м и глубине заложения 11,6м.

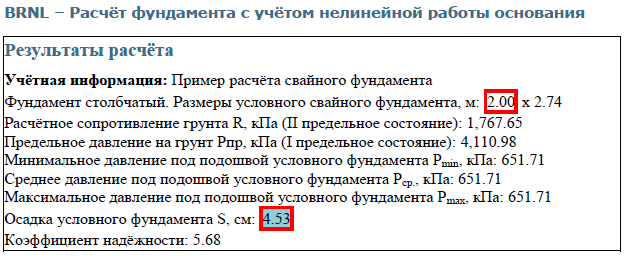

Рис. 3. Пример результатов решения с учётом двух предельных состояний по программе BRNL (www.buildcalc.ru) при ширине условного свайного фундамента 2.0м и глубине заложения 11.6м.

При соотношении сторон подошвы условного фундамента 1,37 и ширине условного свайного фундамента 2,0м получим длину подошвы в 2,74м. Тогда осадка такого условного фундамента с площадью А_у=2,0х2,74=5,48м² при рассмотренных грунтовых условиях и степени нагружения, составит S=4,53 см.

Таким образом, на полученной в результате расчёта, площади (А_у) условного свайного фундамента должны быть размещены сваи. В соответствии с рекомендациями [2,3], учитывая что площадь передачи давления от одной сваи может быть принята (3d)², получим необходимое (n_с) число свай:

(1)

Определив по формуле (1) необходимое количество свай, получаем решение, которое будет соответствовать той осадке (S) при которой производился расчёт. Для условий рассматриваемого примера при ширине условного фундамента b=1,8м (А_у=4,44м²); b=2,0м (А_у=5,48м²), получим соответственно:

Следовательно, поставленная задача практически решена.
