С учётом принятых допущений и исходных значений испытуемой сваи (рис.2), выполним расчёт осадки рассматриваемого
условного свайного фундамента (рис. 3) на многослойном основании по программе «BRNL» на сайте
"http://www.buildcalc.ru".[4, 5].

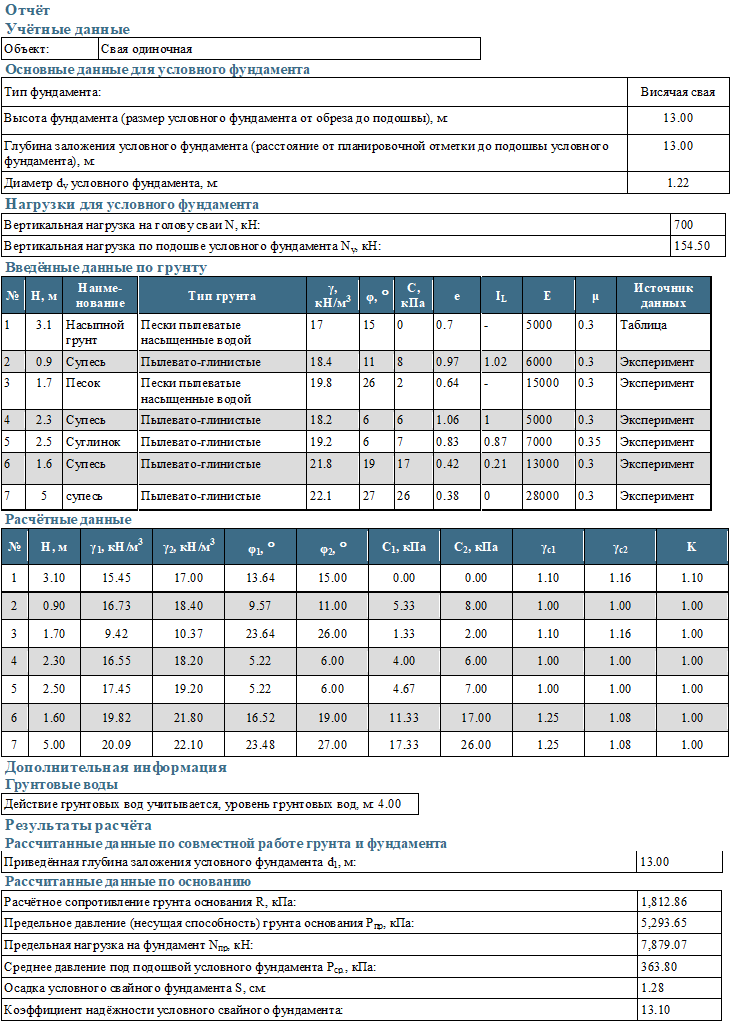

Рис. 3. Пример конечной распечатки программного расчёта по определению осадки условного
свайного фундамента при промежуточной ступени нагружения в 700 кН.

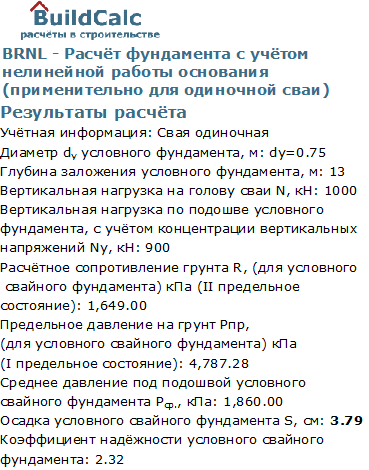

Рис. 4. Пример сокращённой распечатки программного расчёта по определению осадки условного
свайного фундамента при окончательной ступени нагружения в 1000 кН.

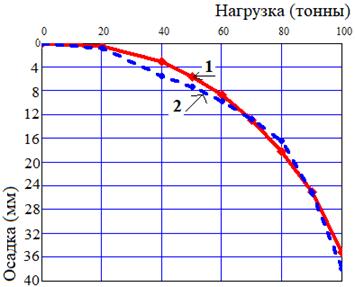

Рис. 5. Графики S=F(N) сопоставления экспериментальных и расчётных значений. 1 - график
испытания висячей сваи длиной 13 м, диаметром 350 мм, выполненной по технологии «FUNDEX» в многослойном
основании при статическом нагружении (рис.2). 2 - кривая рассчитанной осадки данной сваи (условного свайного
фундамента) по результатам вычисления, с использованием предлагаемой методики и программы «BRNL» на сайте
www.buildcalc.ru.
На рис. 3 представлены результаты расчёта условного свайного фундамента при промежуточной ступени нагружения на
голову испытуемой сваи в 700 кН. В данных расчётах геологические условия площадки испытания взяты в соответствии
с данными на рис. 2. Для окончательной ступени нагружения, в соответствии с условиями испытаний, результаты
расчёта в сокращённом виде представлены на рис. 4.
