Пример испытания сваи статическим нагружением

Для более наглядного представления работы одиночной сваи рассмотрим конкретный численный пример испытания такой конструкции в многослойном основании (рис.2).

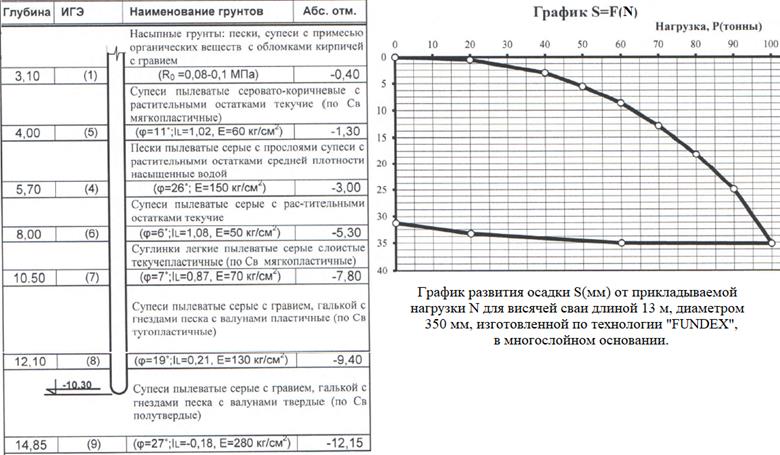

Рис. 2. Схема-пример испытания висячей сваи трения статическим нагружением в многослойном основании.

Используя геологические условия в представленном примере испытания (рис. 2), определим сопротивление трению данной сваи по боковой поверхности [3].

;

где γ_сf - коэффициент условия работы боковой поверхности сваи; u – наружный периметр поперечного сечения сваи; f_i – расчетное сопротивление i-го слоя грунта основания на боковой поверхности сваи (выбирается из таблиц [3]); l_iz - толщина i-го слоя грунта, соприкасающегося с боковой поверхностью сваи, на котором действует f_i (изменяемая по глубине Z).
