Алексеев С.И.

Работа микросвай усиления основания с уширенной пятой




Расчётная схема

Формирование зоны закрепления грунтового основания вдоль трубы-инъектора или зоны проникновения раствора в затрубное пространство подробно рассмотрено в статье [3]. Проникновение раствора в затрубное пространство соответствует условию (1):

(1)

  • где ε – коэффициент, зависящий от бокового давления грунта,
  • ε = μ /1-μ
  • μ – коэффициент Пуассона (бокового давления грунта).
  • σu – давление цементного раствора в трубе-инъекторе.
  • σpz – дополнительное уплотняющее давление под подошвой фундамента в уровне острия сваи.
  • σδz – природное давление грунта в уровне острия сваи.

Погружение трубы-инъектора (микросваи) ниже подошвы существующего фундамента приведёт к образованию реактивного сопротивления (R) грунта под остриём сваи. Данное усилие будет возрастать по мере погружения сваи и своим воздействием отгибать четыре (рекомендуется) металлические лопасти в наружную сторону от трубы.

Расчётная схема отгиба консольной лопасти в нижней части трубчатой микросваи изображена на рис. 3.

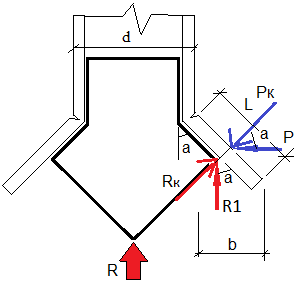

 Расчётная схема приложения усилий в уровне острия микросваи на одну
лопасть, создающие условие её изгиба

Рис. 3. Расчётная схема приложения усилий в уровне острия микросваи на одну лопасть, создающие условие её изгиба.

В соответствие с расчётной схемой на рис. 3 приняты следующие обозначения:

  • R1 = R/4 – реактивное сопротивление грунта под остриём микросваи вызывающие изгиб одной (из четырёх) консольной лопасти.
  • – нормальная составляющая к поверхности лопасти, отклонённой на угол (а) от действия реактивного сопротивления грунта под остриём микросваи.
  • L – длина консольной лопасти.
  • d – наружный диаметр трубы-инъектора (микросваи).
  • b – изгиб (горизонтальное отклонение) консольной лопасти.
  • – нормальная составляющая к поверхности лопасти, отклонённой на угол (а), от реактивного сопротивления грунта со стороны закачиваемого раствора в затрубное пространство (с учётом выражения 1).
  • – площадь консольной лопасти.
  • r – радиус стальной трубы-инъектора (микросваи).
