Алексеев С.И., Абдулина Н.Н.

Учёт зоны проникновения раствора вдоль инъектора - микросваи при цементации основания




Численный пример

Проанализируем решение поставленной задачи (определение зоны проникновения цементного раствора вдоль инъектора с вычислением величины d1 – диаметра закрепленного элемента) на основе численного примера:

Необходимо выполнить усиление основания – пылеватого песка средней плотности для ленточного бутового фундамента с использованием инъектора – микросваи диаметром d = 0,04 м при следующих исходных данных (обозначения используемых величин см. выше):

  • σ = 200...800 кН/м2;
  • Fотв = 0,00047728 м2 =  4,7728 х10-4 м2;
  • ε = 0,429; µ=0,3;
  • σzp = 331,4 кН/м2;
  • σzq = 23,8 кН/м2.

Подставляем исходные данные в формулу (4):

σ = 200 кН/м2, получим:

Аналогичные вычисления z для других значений σ представим в виде таблицы 1.

Таблица 1.

Давление цементного раствора σ в инъекторе (МПа) Глубина (z) проникновения цементного раствора от стенки инъектора (м)
0,2 0,017
0,3 0,021
0,4 0,025
0,5 0,027
0,6 0,030
0,7 0,032
0,8 0,035

Как видно из представленных расчётов (табл. 1), глубина (z) проникновения цементного раствора в закрепляемое грунтовое основание в зависимости создаваемого давления в инъекторе σ = 200...800 кН/м2 (0,2…0,8 МПа) меняется в пределах от 0,017 до 0,035 м. Тогда зона проникновения раствора от стенок инъектора диаметром d1 = d + 2z будет также увеличиваться от 7,4 до 11 см.

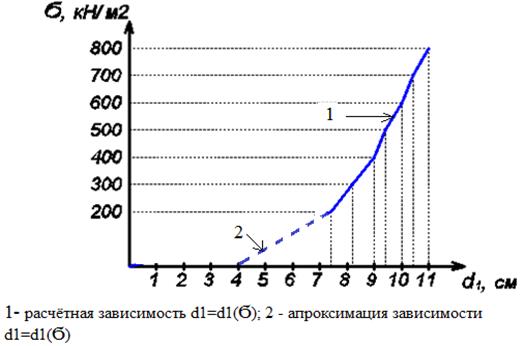

Анализ полученных результатов расчёта позволяет построить графическую зависимость d1 от σ (рис. 5).

Графическая зависимость d1 от σ.

Рис. 5. График зависимости зоны проникновения раствора от стенок инъектора диаметром d1 от создаваемого давления в инъекторе σ, для заданных условий рассматриваемого примера.
