Выполним аналогичные вычисления в определение необходимого шага свай (L), при котором
выполненный ряд свай работает как конструктивная шпунтовая стенка для одного из
реконструируемых объектов Санкт-Петербурга.
Вводим следующие исходные данные:
- Ленточный бутовый фундамент, реконструируемого подвала здания, под центральной несущей
стеной по оси В передаёт давление на основание σ0 = 353 кПа (рис.
4).
- Грунт основания мелкий песок со следующими характеристиками: φ = 29˚;
γ = 17 кН/м3; ξ = 0,3.
- Микросвая имеет расчётную длину (ℓ - Н) = 2 м и диаметр изготовления d = 0,25
м.

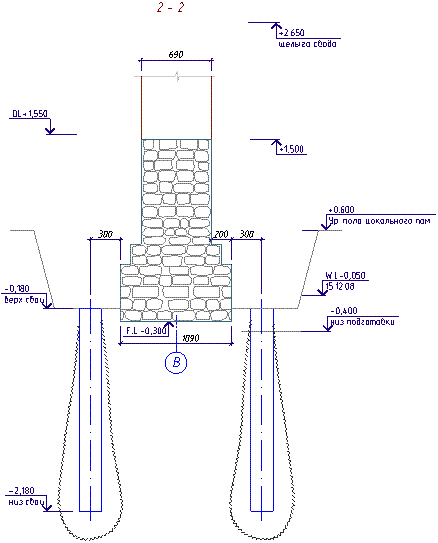

Рис. 4. Поперечное сечение (2-2) по усилению основания выштампованными микросваями
для фундамента по оси В (см. рис. 5).
Из выражения (6) находим пассивное давление σпас в грунте, действующее
на сваю из условия предельного состояния, с введением понижающего коэффициента условия
работы 0,8:
σпас = 0,8∙γупл∙(ℓ - Н)∙tg2(45˚
+ φ/2) = 0,8∙1,1∙17∙2∙ tg2(45˚ + 29˚
/ 2) = 86 кПа.
Используя выражение (11), определим необходимый шаг свай (L), при котором выполненный
ряд свай работает как конструктивная шпунтовая стенка, при давлении под подошвой
фундамента σ0 = 353 кПа:
Получим L = 0,91 м. Принимаем расчётный шаг свай 900 мм и размещаем сваи в плане
согласно рис. 5.

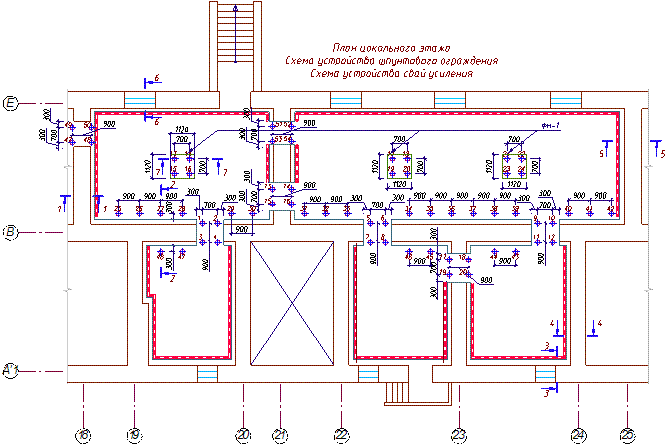

Рис. 5. Фрагмент плана подвала реконструируемого здания с размещением микросвай
усиления основания в виде шпунтовой стенки вдоль оси В с расчётным шагом 900 мм.
Представленное расчётное обоснование решаемой инженерной задачи и приведённые численные
примеры позволяют сделать следующие заключение.
Заключение
1. Решена задача определения оптимального шага свай, при котором выполненный ряд
свай усиления основания для ленточного фундамента начинает работать как конструктивная
шпунтовая стенка.
2. Рассчитываемая величина шага свай зависит:
- от степени нагружения основания усиливаемого ленточного фундамента,
- размеров микросваи,
- физико-механических свойств грунтов основания (φ, γ, ξ).
3. Практическое применение данной задачи, с использованием полученной формулы (11),
позволяет достаточно просто достигать поставленной цели в проектных разработках.
Библиографический список
- Алексеев С.И. Осадки фундаментов при реконструкции зданий. Санкт-Петербургское отделение
Общероссийского общественного фонда «Центр качества строительства», СПб., 2009 г.,
83 с. http://www.buildcalc.ru/Books/2009062801/Default.aspx.
- Алексеев С.И., Мирошниченко Р.В. Влияние выштампованных микросвай на несущую способность
фундамента мелкого заложения.
http://www.buildcalc.ru/Articles/Open.aspx?id=2009062801.
- Далматов Б.И. Механика грунтов, основания и фундаменты. М. Стройиздат, 1981г. -
316 с.
