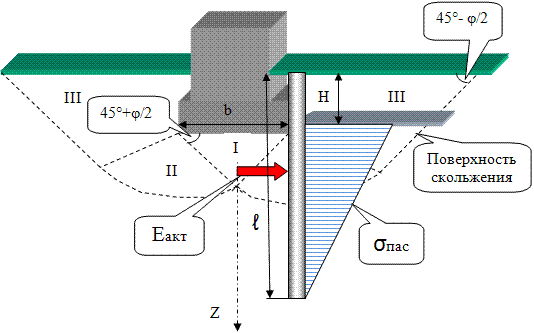

Рис. 2. Расчётная схема формирования предельного состояния от ленточного фундамента
для основания усиленного выштампованными микросваями.
I – зона переуплотнённого грунта в виде клина; II – зона развития пластических
деформаций (сдвигов в условиях предельного состояния); III – зона с непрерывными
поверхностями скольжения (формирование выпора).
Еакт – боковой распор грунта в момент его предельного состояния; Н – величина возможного
понижения пола подвала ниже головы сваи (до подошвы фундамента); ℓ - длина
микросваи.
Исходя из максимальных величин вертикальных уплотняющих давлений под подошвой фундамента
(σ0), можно определить краевое горизонтальное давление (σк(г)),
возникающее под подошвой фундамента, в следующем виде:
где ξ – коэффициент бокового давления грунта в состоянии покоя, принимаемый
для песков ξ = 0,25…0,37, для глинистых грунтов в зависимости от консистенции
ξ = 0,11…0,82 [3].
