При симметричном загружении жесткого фундамента, значения относительной разницы
осадок для всех рассмотренных высот фундаментных стенок, кроме стенки 1,5 м и 2,8
м, значительно превышают допустимые значения, определяемых по нормативным документам
[СНиП 2.02.01-83 Проектирование зданий и сооружений], что приводит к образованию
трещин.
При высоте фундаментной стенки, равной половине расстояния между осями фундаментов
продольных стен, фундамент садится равномерно, поэтому относительная разница осадок
равна нулю.
При определении относительной разницы осадок для жестких фундаментов необходимо
принимать значение критического расстояния l, равным:
- Высота стенки 1,0 м: l=2550 мм;
- Высота стенки 1,5 м: l=2300 мм;
- Высота стенки 2,0 м: l=2050 мм;
- Высота стенки 2,5 м: l=1800 мм;
- Высота стенки 2,8 м: l=1650 мм.
Значение l не зависит от степени загружения, а зависит только от высоты фундаментной
стенки. Зависимость представлена на рис.3.

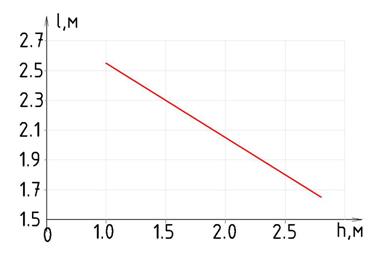

Рис. 3. График зависимости критического расстояния l взаимного влияния ленточных
фундаментов в примыкании продольных и поперечных стен, входящего в формулу относительной
разницы осадок, от высоты фундаментной стенки жесткого фундамента.
Показано, что для жестких симметрично нагруженных фундаментов значение критического
расстояния не зависит от загружения, а линейно зависит (убывает) от высоты фундаментной
стенки.
