Рассмотрим модельный фундамент (рис.1).
Модель представляет собой часто встречающийся элемент примыкания поперечных и продольных
стен абсолютно жесткого ленточного фундамента стенового здания с продольными несущими
стенами. Глубина заложения фундамента 2,2 м. Ширина подошвы фундамента 0,6 м. Грунтовые
условия представлены в таблице 1. Высота фундаментной стенки изменяется.
Определим абсолютные осадки и относительную разницу осадок для фундамента с разной
высотой фундаментной стенки. Установим области допустимых значений относительной
разницы осадок.
Рис. 1. Модельный фундамент.
Таблица 1
|
№ слоя
|
Мощн. Н, м
|
Удельный вес, кН/м3
g1
|
Прочностные характеристики
|
Деформационные характеристики
|
Плотность сложения грунтов
|
Коэффициенты
|
φ,
град
|
C,
кПа
|
Eo,
кПа
|
μ
|
γС1
|
γС2
|
K
|
|
1
|
1
|
16
|
17
|
2
|
5000
|
0,3
|
Слабый
|
1,1
|
1,1
|
1
|
|
2
|
7
|
20
|
24
|
14
|
15000
|
0,3
|
Плотный
|
1,2
|
1,0
|
1
|
|
3
|
9
|
17,1
|
26
|
2
|
1000
|
0,3
|
Средней плотности
|
1,1
|
1,0
|
1
|
Для расчета осадки используем формулу:
Рассмотрим вариант с высотой фундаментной стенки 1 м.

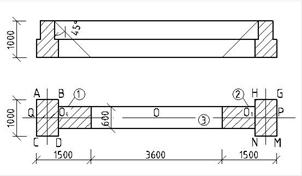

Рис. 2. Фундамент с высотой стенки 1 м.
